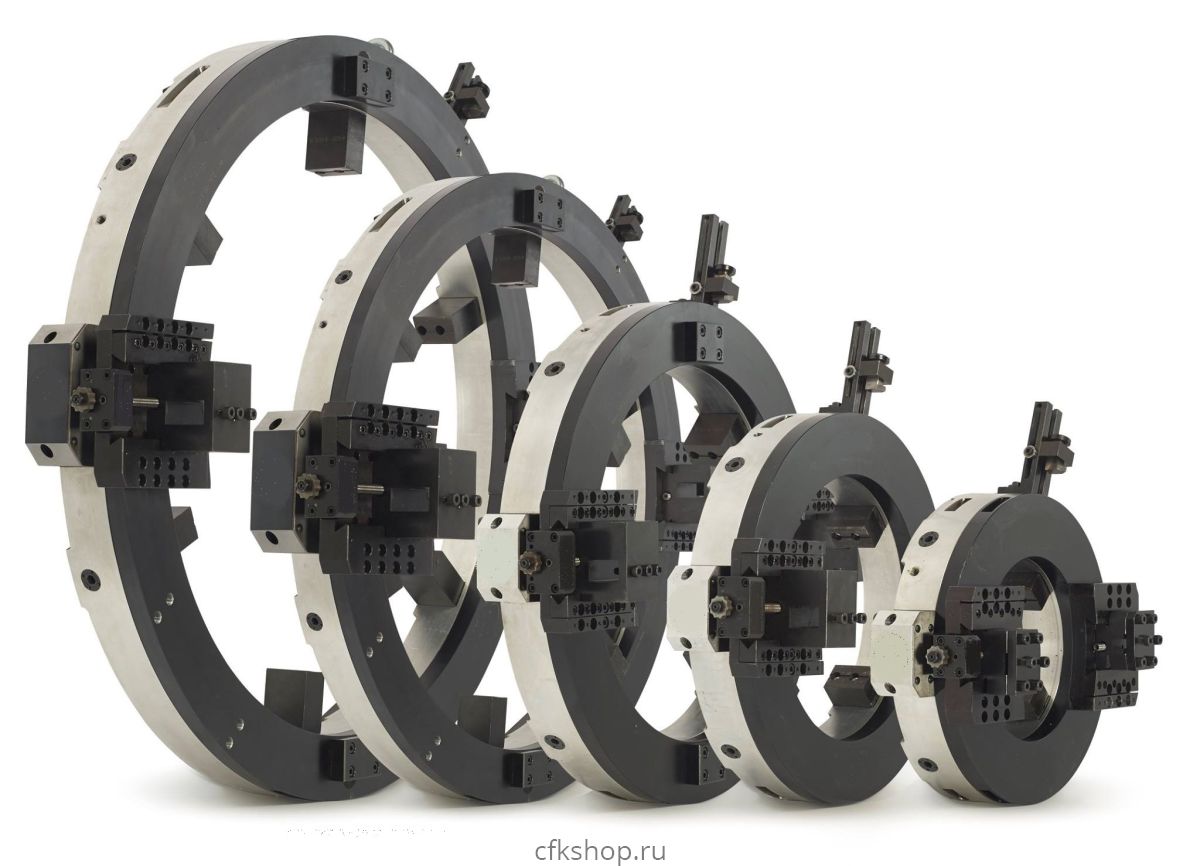

Труборез разъемный ТР-1520

Труборезы серии ТР применяются для выполнения резки, торцевания, снятия фаски с наружной и внутренней кромки труб толщиной до 110 мм. Труборез имеет разъёмный корпус и позволяет устанавливать его на смонтированных трубопроводах, а также выполнять ремонтные работы и резку труб, изготовленных из любых видов стали. Благодаря небольшому весу трубореза его установка и обработка труб может выполняться всего одним рабочим. Стандартный труборез выполнен из легированной стали с ионно-азотированной поверхностью, что значительно увеличивает его ресурс работы. Труборез портативного типа изготовлен из алюминиевого сплава это облегчает его вес и подходит для работы в труднодоступных участках. При работе трубореза получается высококачественная кромка торца трубы правильной формы, не требующая дальнейшей обработки. Рабочим инструментом у трубореза серии ТР являются два резцедержателя. Ход резца - 0,1 мм/об. На труборез устанавливается 2 резца: один предназначен для отрезания края трубы, другой - для снятия фаски. Также возможна установка сразу 2 режущих резцов - тогда процесс резки выполняется в 2 раза быстрее. Разъемный переносной труборез крепится на трубе с помощью 4-8 кулачков (в зависимости от размера), каждый кулачок имеет отдельный привод для точной и жёсткой фиксации трубореза на трубе. В линейке труборезов ТР выпускается 14 различных моделей для обработки труб диапазоном от 20 мм до 1420 мм. В продаже доступны труборезы с электрическим и пневматическим приводом.

Варианты приводов:

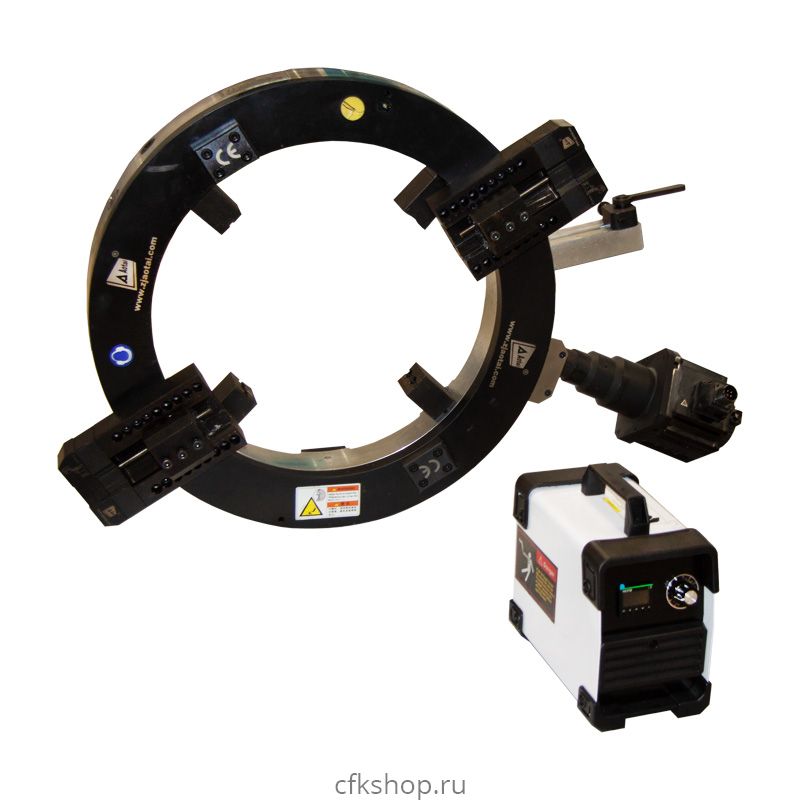

Cерводпривод с электронной регулировкой числа оборотов

Пневмопривод

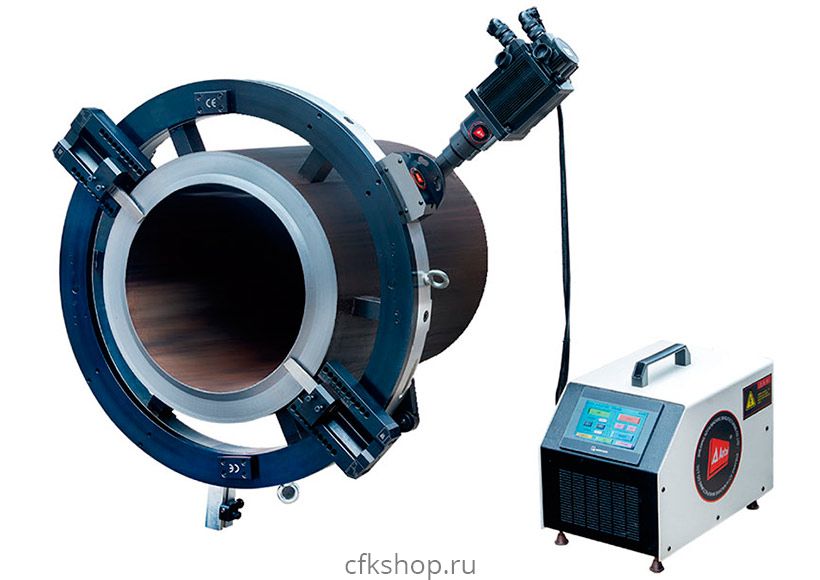

Сервопривод с NC управлением

Гидростанция с гидроприводом

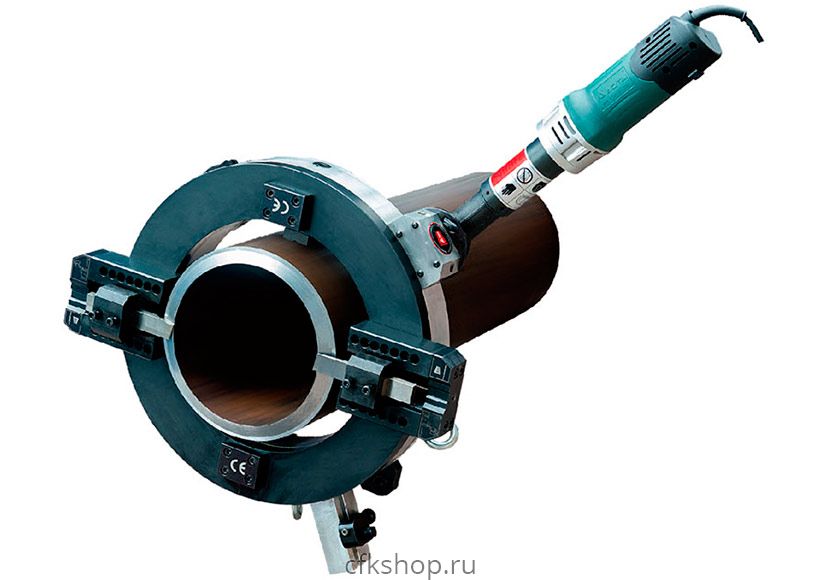

Для резки в стесненных условиях может применяться труборез с угловым электроприводом

Для резки обсадных колонн используется труборез с специальным исполнением привода

Дополнительные приспособления:

Стандартный суппорт для обработки трубы с толщиной стенки до 110мм

Система компенсации овальности - компенсирует повышенную овальность труб и неточную установку трубореза

Расточной держатель - позволяет выполнять внутреннюю фаску и расточку

Приспособление для наружной проточки - служит для проточки поверхности до 200мм, снятия коррозионного слоя

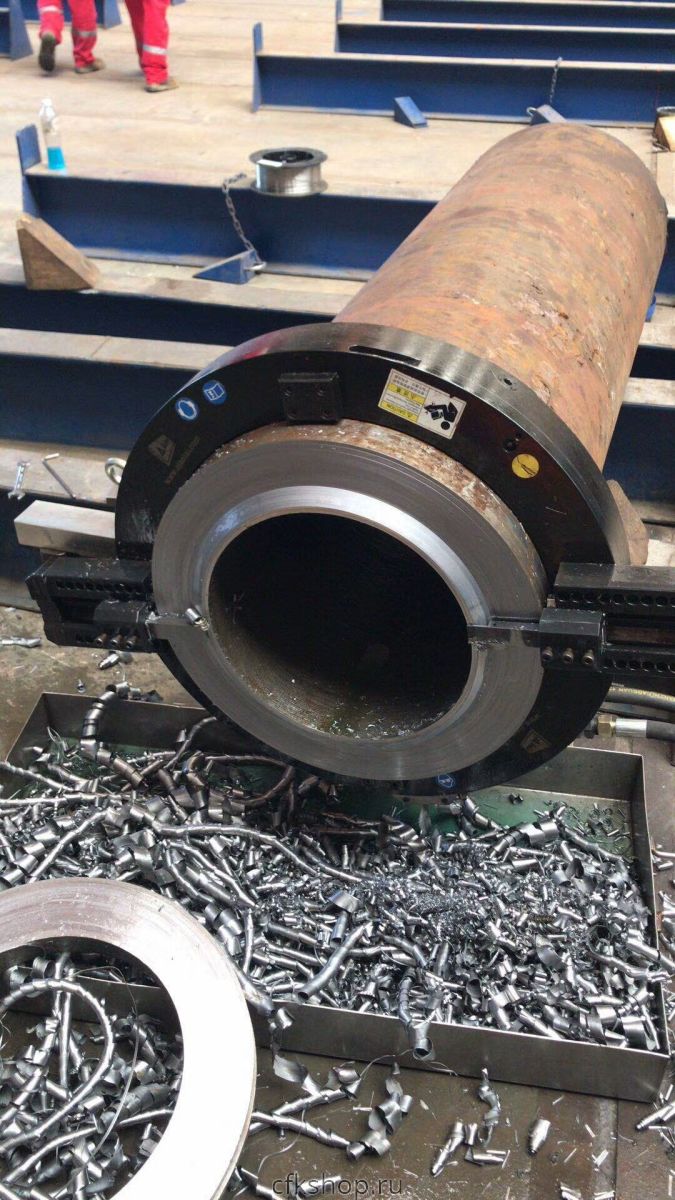

Резка трубы и снятие фаски

Для выполнения операций по резке, торцеванию или снятию фаски применяются различные резцы:

1. Чтобы выполнить отрезку края трубы необходимо установить только отрезные резцы
2. Для отрезки и снятия фаски в труборез закрепляются резцы отрезной и фасочный
3. Для снятия фаски на отрезанной трубе достаточно использовать только фасочный резец. Форма и угол фаски зависят от выбранного резца.

Подача резца выполняется автоматически.
Для получения более качественного реза и продления ресурса резцов рекомендуется использовать СОЖ.

Монтаж трубореза и подготовка к работе

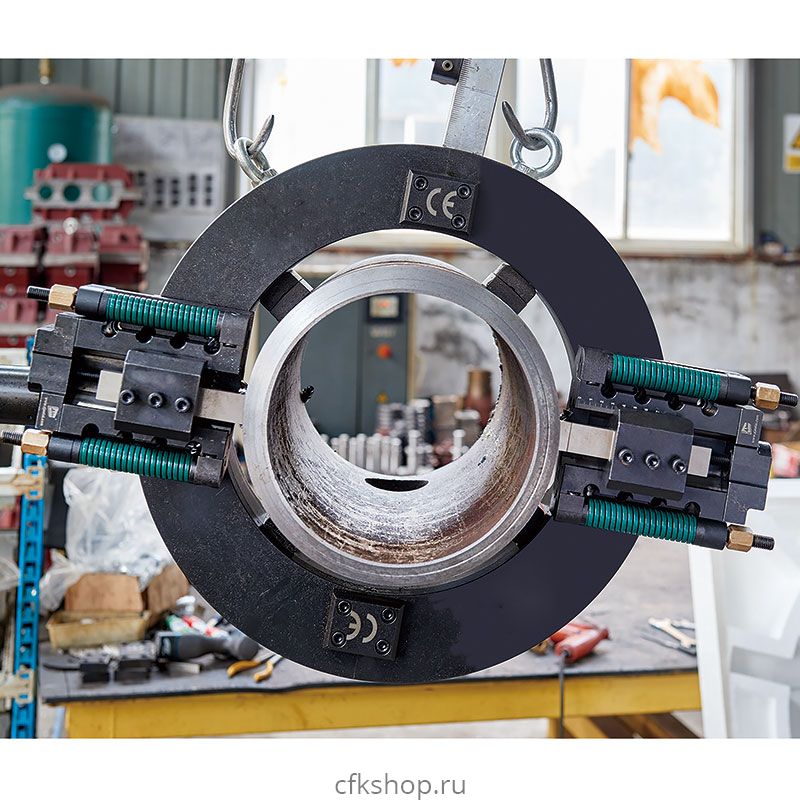

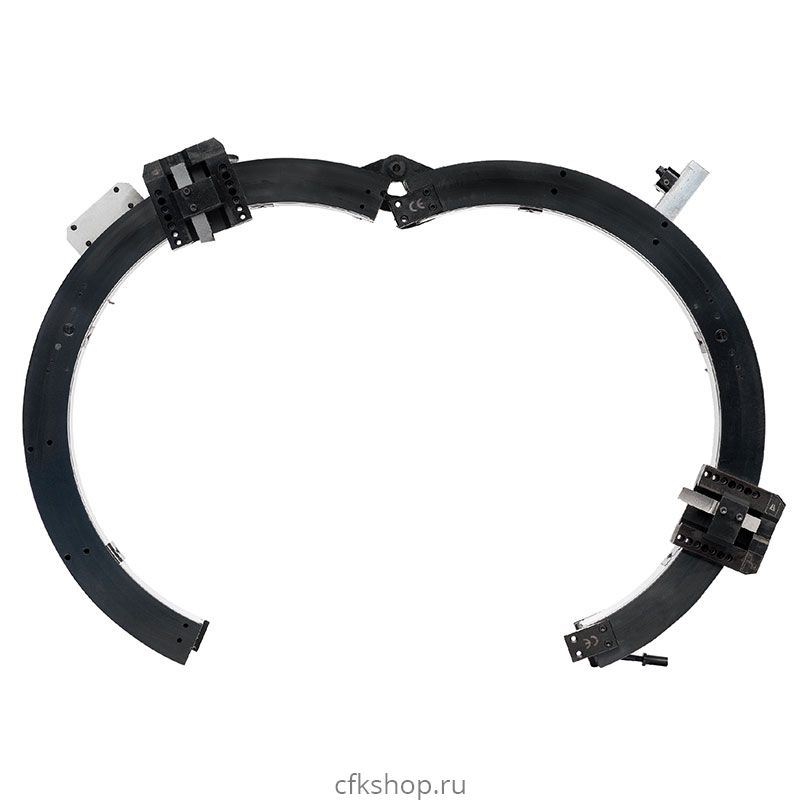

Монтаж трубореза очень прост: две половины корпуса трубореза устанавливаются на трубе и закрепляются - центрируются (выравниваются). В зависимости от диаметра трубы, может возникнуть необходимость применения накладных кулачков.

Труборез должен устанавливаться перпендикулярно обрабатываемой трубе. Кулачки должны располагаться по горизонтальной и вертикальной оси.
