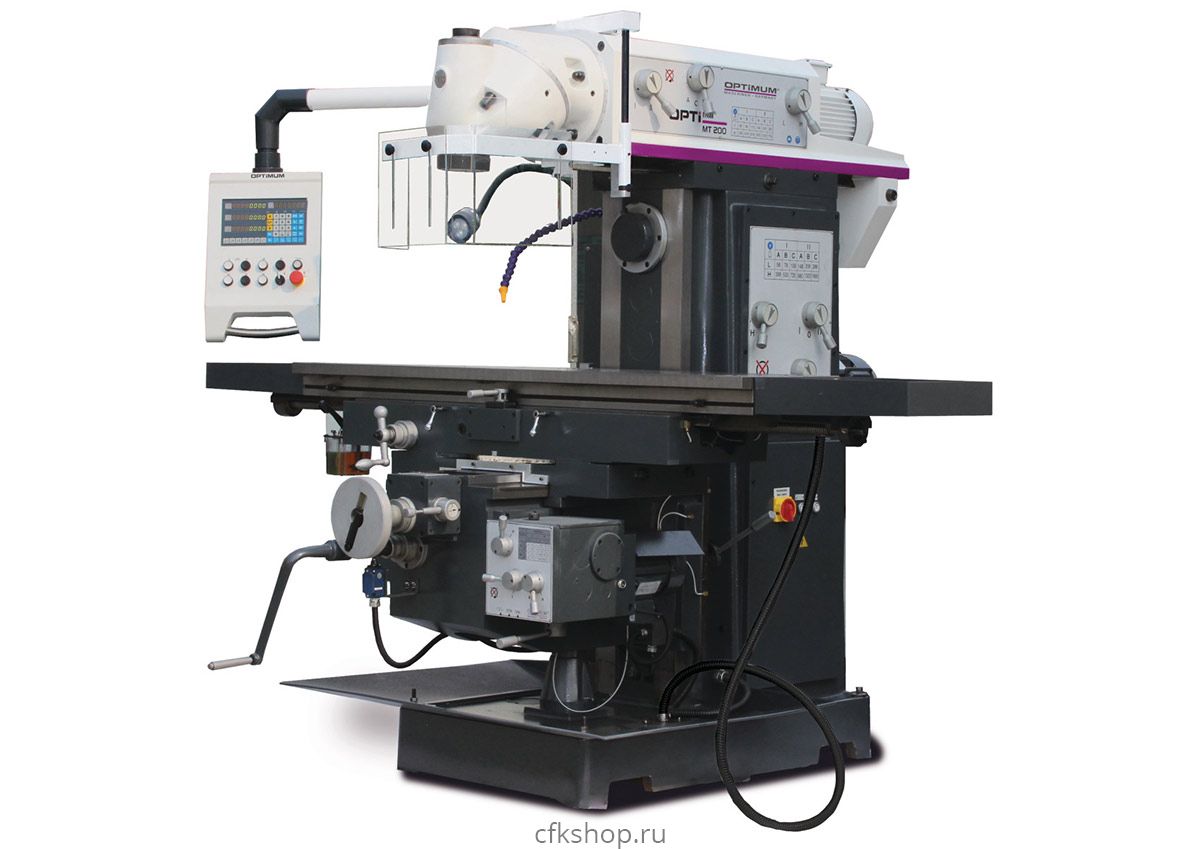

Универсальный фрезерный станок OPTImill MT 200
Характеристики товара
Производитель:
Код производителя:
3336120

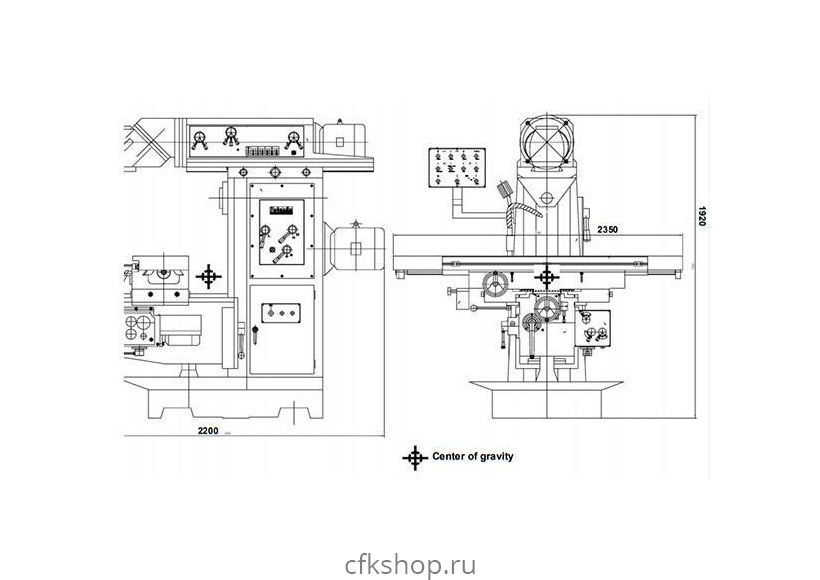

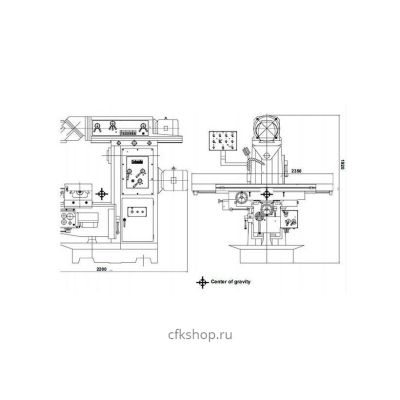

Габариты (д*ш*в):
2200x1900x1980 мм
Вес, кг:
2220
Мощность, кВт:
9.2
Напряжение, В:
380
Вес (брутто), кг:
2450
Размер стола, мм:
1600 х 360
Конус шпинделя:
М 24
Размер Т-образных пазов стола, мм:
14
Макс. грузоподъемность, кг:
450
Расстояние между Т-образными пазами на столе, мм:
95
Размер T-образных пазов на столе, мм:
14
Габариты упаковки (ДхШхВ), мм:
2260x2070x2250
Мощность двигателя подачи СОЖ, кВт:
0.09
Макс. расстояние от шпинделя до стола, мм:
670
Частота вращения вертикального шпинделя, об/мин:
60 - 1750
Ход шпинделя, мм:
127
Макс. диаметр сверления, мм:
28
Макс. диаметр торцевой фрезы, мм:
100
Макс. диаметр концевой фрезы, мм:
20
Количество T-образных пазов на столе:
3
Ручное перемещение по оси X, мм:
1290
Ручное перемещение по оси Y, мм:
280
Патрон шпинделя:
ISO 50 DIN 2080
Макс. диаметр рассверливания в стали, мм:
32
Вылет вертикального шпинделя, мм:
140 - 540
Поворот шпинделя, °:
360
Подключение сжатого воздуха, кПа:
700-1060
Ручное перемещение по оси Z, мм:
400
Мощность вертикального шпинделя, кВт:
4
Мин. расстояние от шпинделя до стола, мм:
250
Вылет горизонтального шпинделя, мм:
250-750
Диапазон поворота фрезерной головки по X - Y плоскости, °:
360
Мощность горизонтального шпинделя, кВт:
4
Количество скоростей вертикального шпинделя:
12
Частота вращения горизонтального шпинделя, об/мин:
58 - 1800
Количество скоростей горизонтального шпинделя:
12
3 852 040
₽
Описание
Универсальность и простота исполнения — с цифровым 3-осевым индикатором положения. Предназначен для производств.
- Универсальное исполнение;
- Жесткая массивная конструкция из высококачественного серого чугуна;
- Вертикальный и горизонтальный шпиндель;
- Прочная конструкция машины;

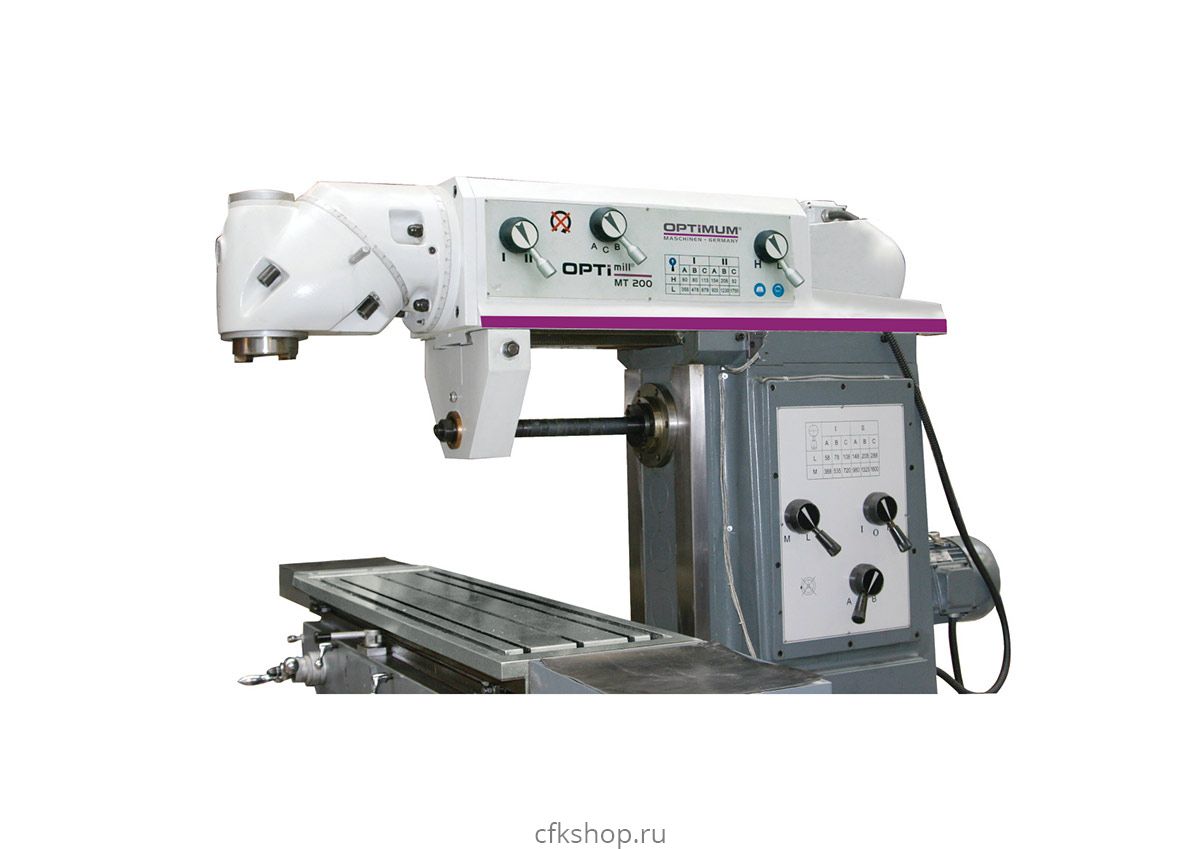

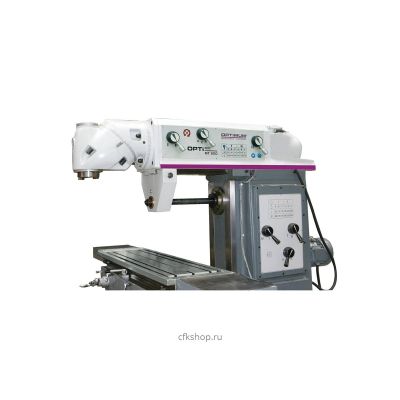

- Фрезерная головка с двумя осями вращения;
- Фрезерная головка может поворачиваться и вращаться под любым пространственным углом;
- Опора для горизонтального фрезерования путем прикрепления к задней части;
- Плавный ход благодаря полированным зубчатым колесам, работающим в масляной ванне;
- Все направляющие закалены и регулируются с помощью клиньев;
- Централизованная смазка;
- Большие развязанные маховики со шкалой;
- Светодиодная лампа;
- Система охлаждения;
- Простое управление переключающими элементами;
- Прочные прямоугольные направляющие по осям Y и Z;
- Регулируемый по высоте защитный экран с микровыключателем, от разлетающихся стружек и деталей, для максимальной защиты пользователя;
- Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами;
- Подача по осям X, Y и Z;
- Цифровой индикатор положения DPA 2000;
- Двигатель подачи с фиксированными этапами.

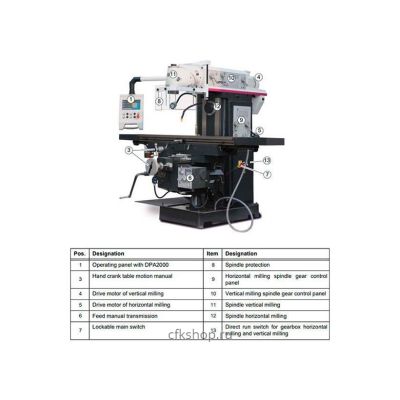

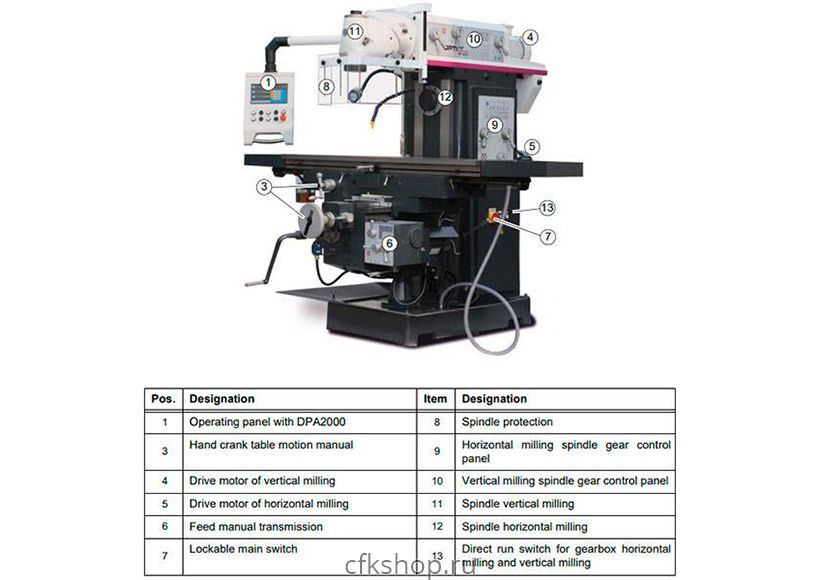

Панель управления OPTI:
- Интегрированная панель управления;
- Интегрированный цифровой индикатор положения;
- Вращается во всех положениях.
Стандартная комплектация
- Горизонтальный шпиндель для фрезерования ISO 50 Ø 22 мм
- Горизонтальный шпиндель для фрезерования ISO 50 Ø 27 мм
- Адаптер для торцевой фрезы ISO 50 Ø 32 мм
- Цанговый патрон ISO 50 Ø 4 — 26 мм
- Рабочий инструмент
