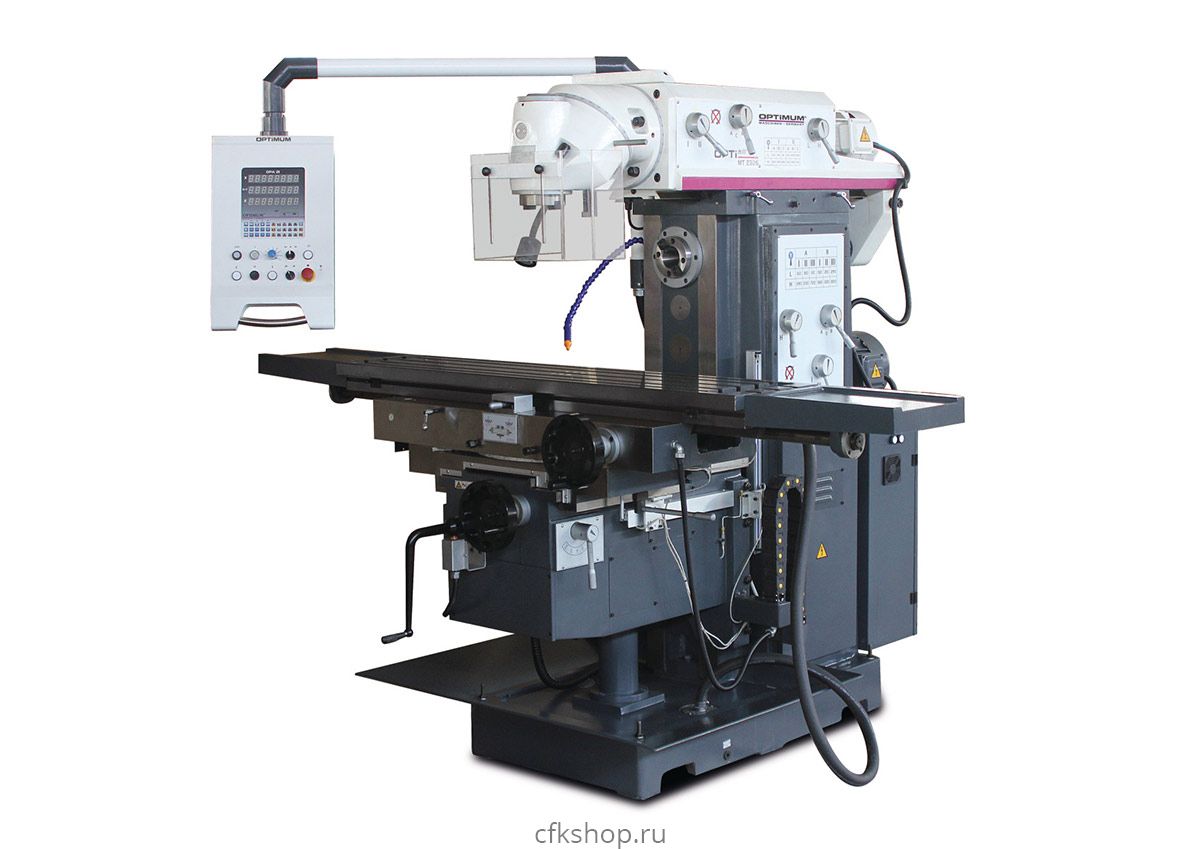

Универсальный фрезерный станок OPTImill MT 230S
Характеристики товара
Производитель:
Код производителя:
3344125

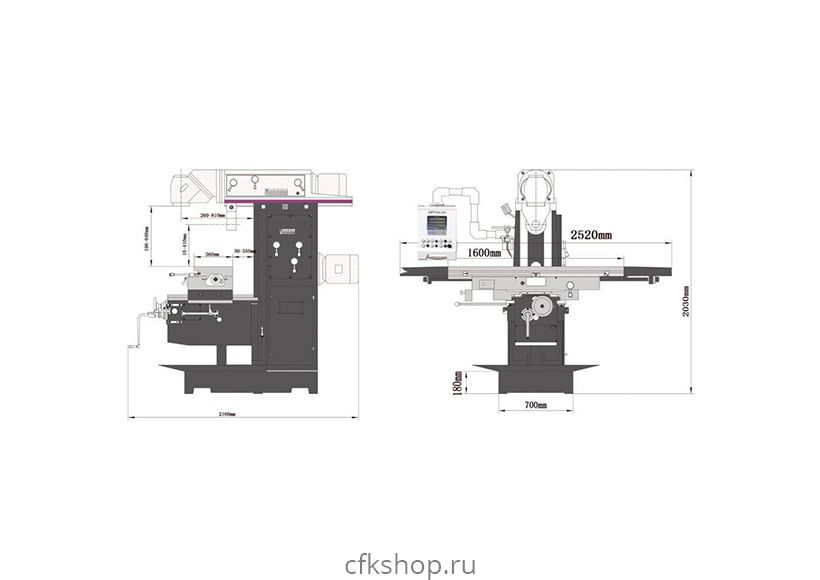

Габариты (д*ш*в):
2160x2520x2030 мм
Вес, кг:
2800
Мощность, кВт:
12.5
Напряжение, В:
380
Вес (брутто), кг:
3000
Размер стола, мм:
1600 х 360
Конус шпинделя:
М 24
Размер Т-образных пазов стола, мм:
18
Макс. грузоподъемность, кг:
400
Расстояние между Т-образными пазами на столе, мм:
80
Размер T-образных пазов на столе, мм:
18
Габариты упаковки (ДхШхВ), мм:
2210x2160x2200
Мощность двигателя подачи СОЖ, кВт:
0.09
Макс. расстояние от шпинделя до стола, мм:
646
Частота вращения вертикального шпинделя, об/мин:
60 - 1750
Ход шпинделя, мм:
127
Макс. диаметр сверления, мм:
32
Макс. диаметр торцевой фрезы, мм:
160
Макс. диаметр концевой фрезы, мм:
25
Количество T-образных пазов на столе:
3
Ручное перемещение по оси X, мм:
1300
Ручное перемещение по оси Y, мм:
300
Патрон шпинделя:
ISO 50 DIN 2080
Макс. диаметр рассверливания в стали, мм:
40
Вылет вертикального шпинделя, мм:
260-810
Поворот шпинделя, °:
360
Подключение сжатого воздуха, кПа:
700-1060
Ручное перемещение по оси Z, мм:
400
Мощность вертикального шпинделя, кВт:
4
Мин. расстояние от шпинделя до стола, мм:
196
Вылет горизонтального шпинделя, мм:
10-410
Диапазон поворота фрезерной головки по X - Y плоскости, °:
360
Мощность горизонтального шпинделя, кВт:
5.5
Количество скоростей вертикального шпинделя:
12
Частота вращения горизонтального шпинделя, об/мин:
60 - 1800
Количество скоростей горизонтального шпинделя:
12
4 791 412
₽
Описание
Универсальность применения и легкость переналадки. Универсальный фрезерный станок с 3-х координатным устройством цифровой индикации для использования на производстве.
- Универсальное применение
- Прочная конструкция
- Плавный ход благодаря шлифованным зубчатым колесам, работающим в масляной ванне
- Тяжелая, цельнолитая конструкция из высококачественного чугуна марки Meehanite
- Все направляющие закалены и регулируются с помощью клиньев
- Центральная система смазки
- Маховики большого диаметра с регулировочной шкалой
- Станочный светодиодный светильник
- Система подачи СОЖ
- Легкость управления переключающими элементами
- Устойчивые плоские направляющие каретки на оси Y и Z
- Автоматическая подача стола по оси X, Y и Z
- Цифровой индикатор положения DPA 21
- Возможность ступенчатого управления системой подачи с помощью серводвигателя
- Несвязанные маховики
- Массивный координатный стол большого размера с высокоточной поверхностью с регулируемыми клиньями и концевыми упорами
- Горизонтальное положение шпинделя для фрезерования

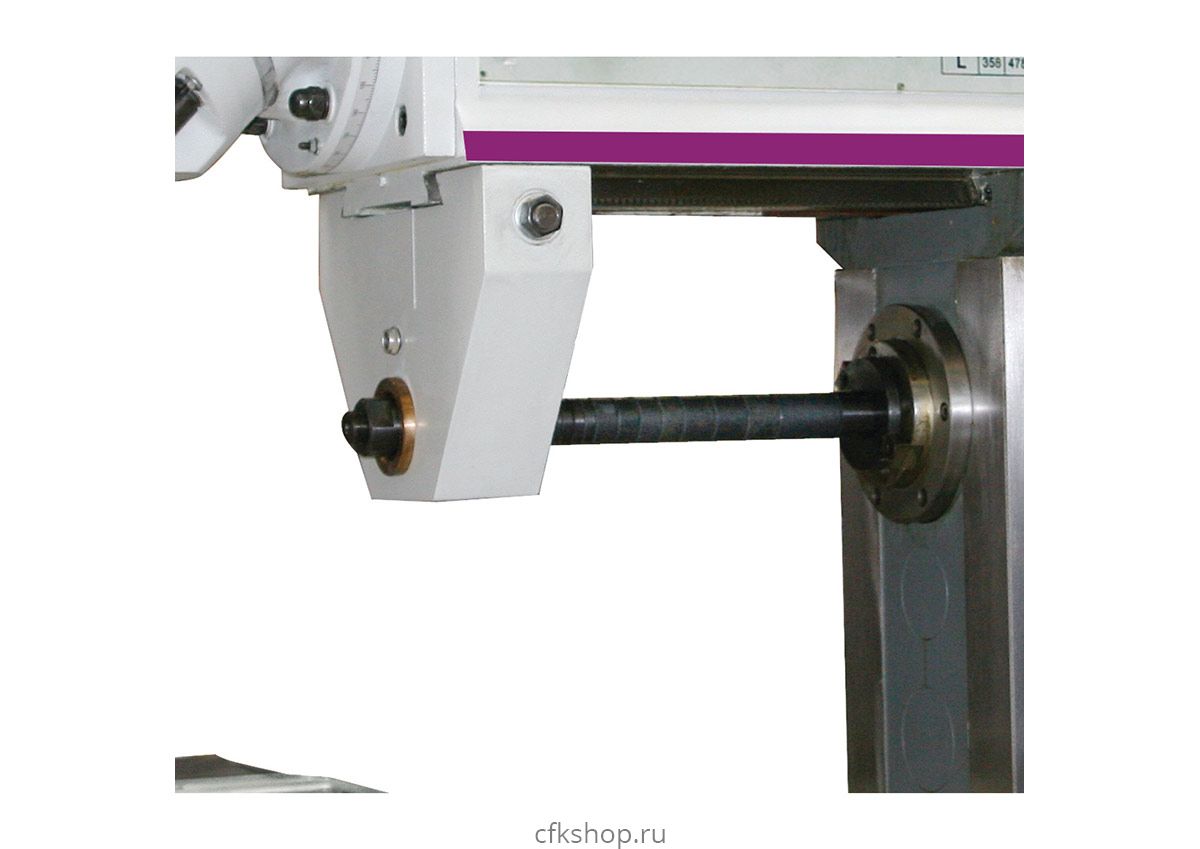

- Держатель горизонтального шпинделя для фрезерования установлен с обратной стороны станка и готов к использованию
- Фрезерная головка с двумя осями вращения может вращаться и поворачиваться на любой угол

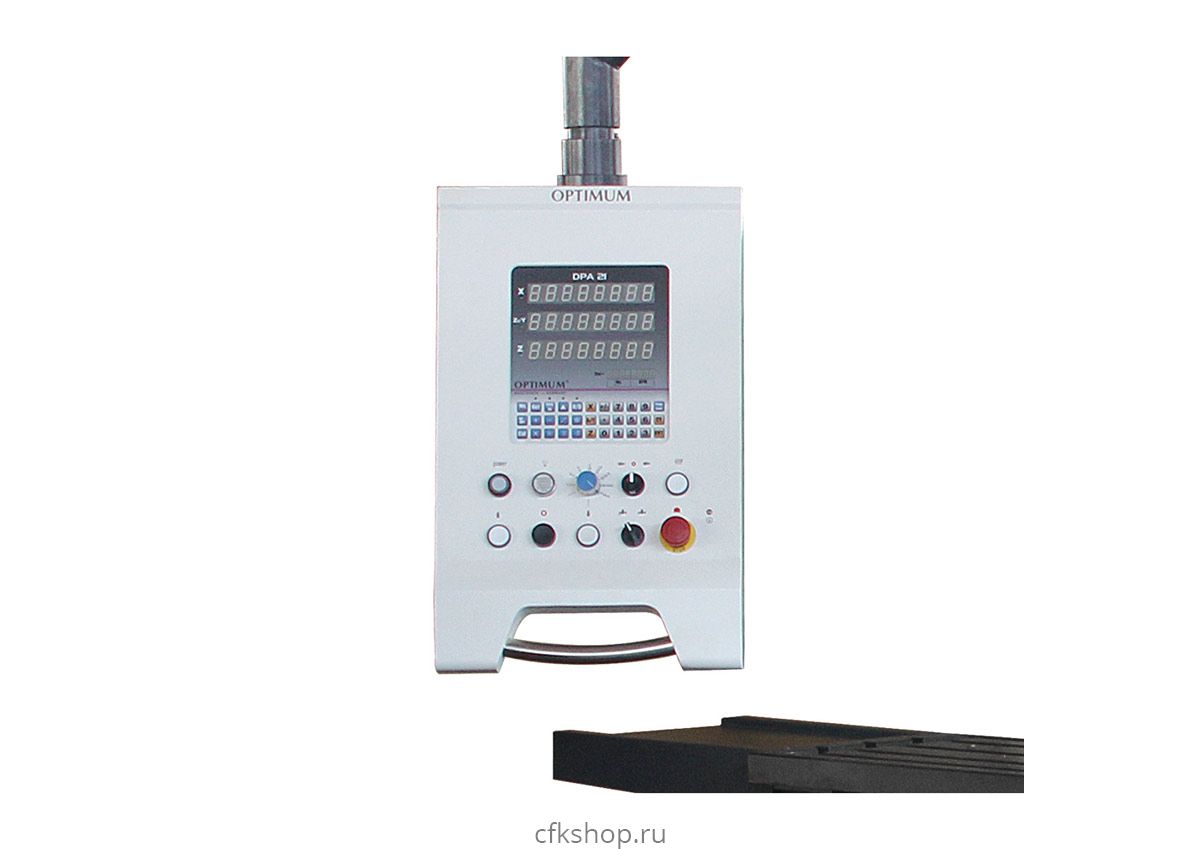

Панель управления OPTI:
- Встроенная панель управления
- Встроенный цифровой индикатор положения
- Вращаемый вокруг своей оси
Стандартная комплектация
- Горизонтальный шпиндель для фрезерования ISO 50 Ø 22 мм
- Горизонтальный шпиндель для фрезерования ISO 50 Ø 27 мм
- Адаптер для торцевой фрезы ISO 50 Ø 40 мм
- Адаптер ISO 50 (7:24)/MK4
- Горизонтальная и вертикальная тяга M24
- Рабочий инструмент
