Универсальный фрезерный станок OPTImill MT 60
Характеристики товара
Производитель:
Код производителя:
3336090

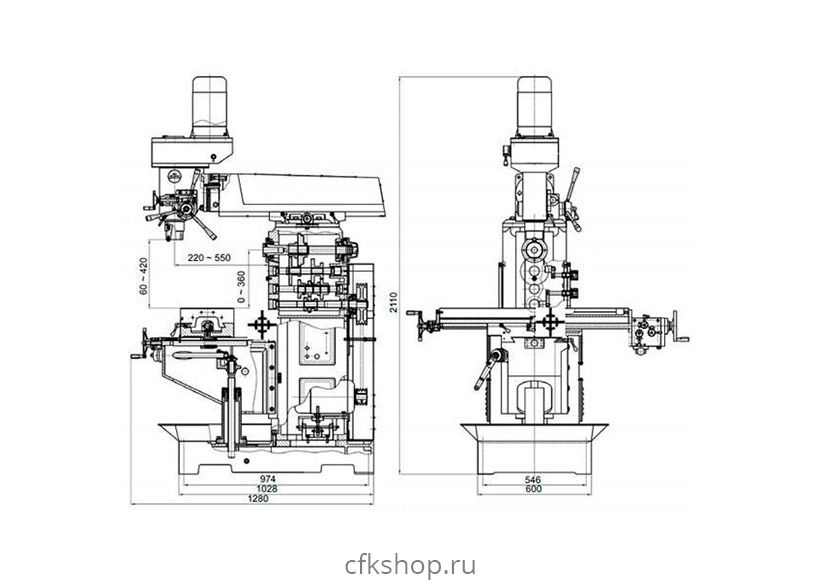

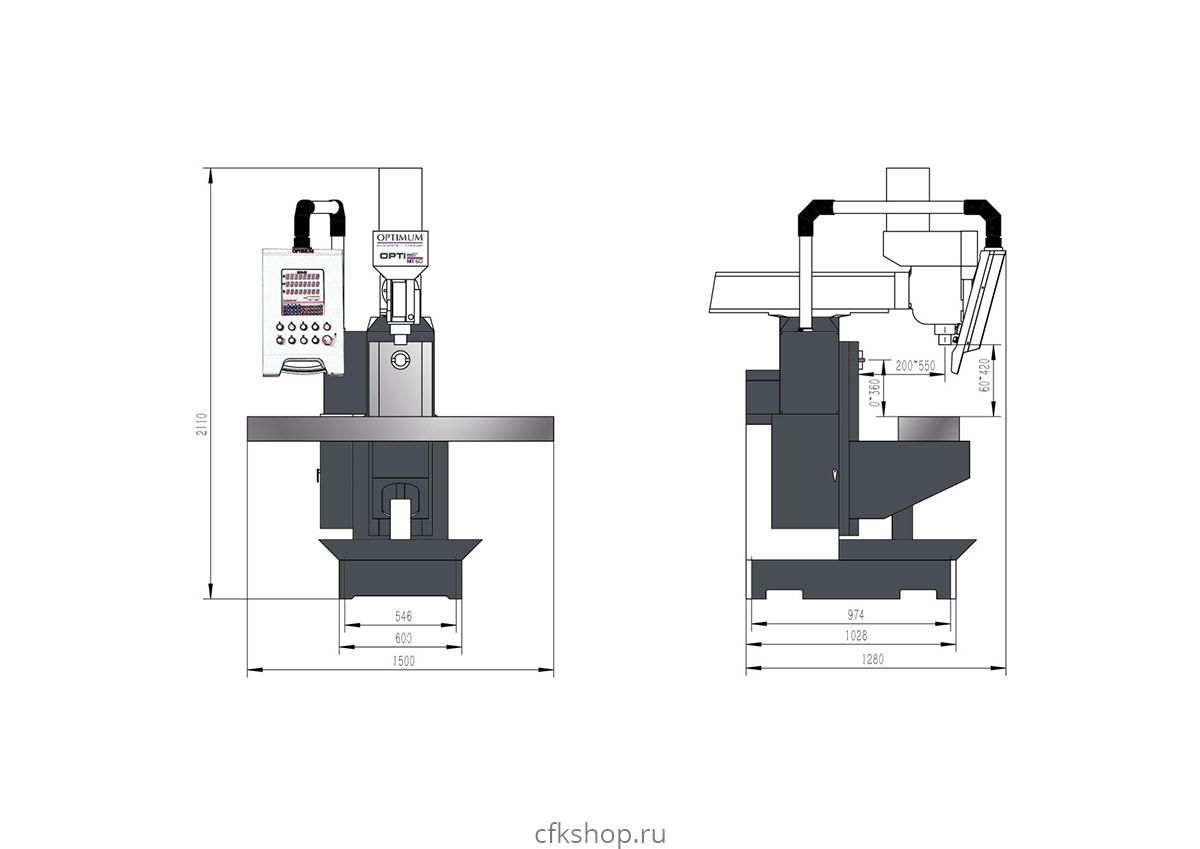

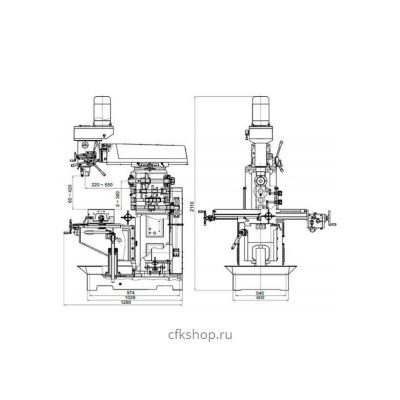

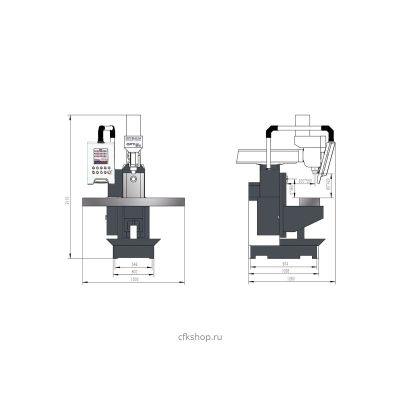

Габариты (д*ш*в):
1580x1450x2110 мм
Вес, кг:
1300
Мощность, кВт:
6
Напряжение, В:
380
Вес (брутто), кг:
1400
Размер стола, мм:
1270 х 280
Конус шпинделя:
M16
Размер Т-образных пазов стола, мм:
14
Макс. грузоподъемность, кг:
150
Расстояние между Т-образными пазами на столе, мм:
50
Размер T-образных пазов на столе, мм:
14
Габариты упаковки (ДхШхВ), мм:
1460x1200x2220
Мощность двигателя подачи СОЖ, кВт:
0.04
Макс. расстояние от шпинделя до стола, мм:
465
Частота вращения вертикального шпинделя, об/мин:
90 - 2000
Ход шпинделя, мм:
120
Макс. диаметр сверления, мм:
25
Макс. диаметр торцевой фрезы, мм:
100
Макс. диаметр концевой фрезы, мм:
25
Количество T-образных пазов на столе:
4
Ручное перемещение по оси X, мм:
750
Ручное перемещение по оси Y, мм:
230
Патрон шпинделя:
B16 ISO 40 DIN 2080
Макс. диаметр рассверливания в стали, мм:
30
Вылет вертикального шпинделя, мм:
220-600
Поворот шпинделя, °:
± 45
Подключение сжатого воздуха, кПа:
700-1060
Ручное перемещение по оси Z, мм:
360
Диапазон автоподачи шпинделя, мм/об:
0.08 -0.25 -1
Скорость автоподачи стола по осям X, Y, Z:
4 мм/об - градуировка 0,02 мм
Мощность вертикального шпинделя, кВт:
2.2
Мин. расстояние от шпинделя до стола, мм:
125
Вылет горизонтального шпинделя, мм:
35-370
Диапазон поворота фрезерной головки по X - Y плоскости, °:
± 45
Мощность горизонтального шпинделя, кВт:
2.2
Количество скоростей вертикального шпинделя:
8
Частота вращения горизонтального шпинделя, об/мин:
40 - 1300
Количество скоростей горизонтального шпинделя:
9
1 918 600
₽
Описание
Универсальный фрезерный станок для горизонтальных и вертикальных фрезерных работ. С цифровым 3-осевым индикатором положения DPA 21.
- Поворотная на ±90° фрезерная головка;
- Держатель шпиндельной головки вращается вперед и назад;
- Жесткая массивная конструкция из высококачественного серого чугуна, поглощающего вибрации;

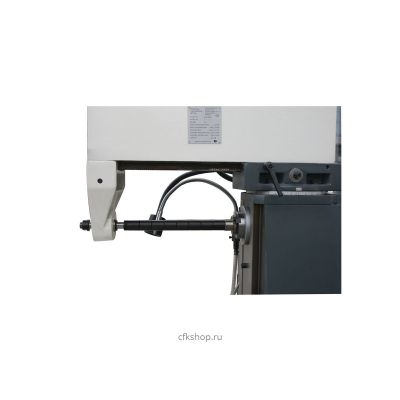

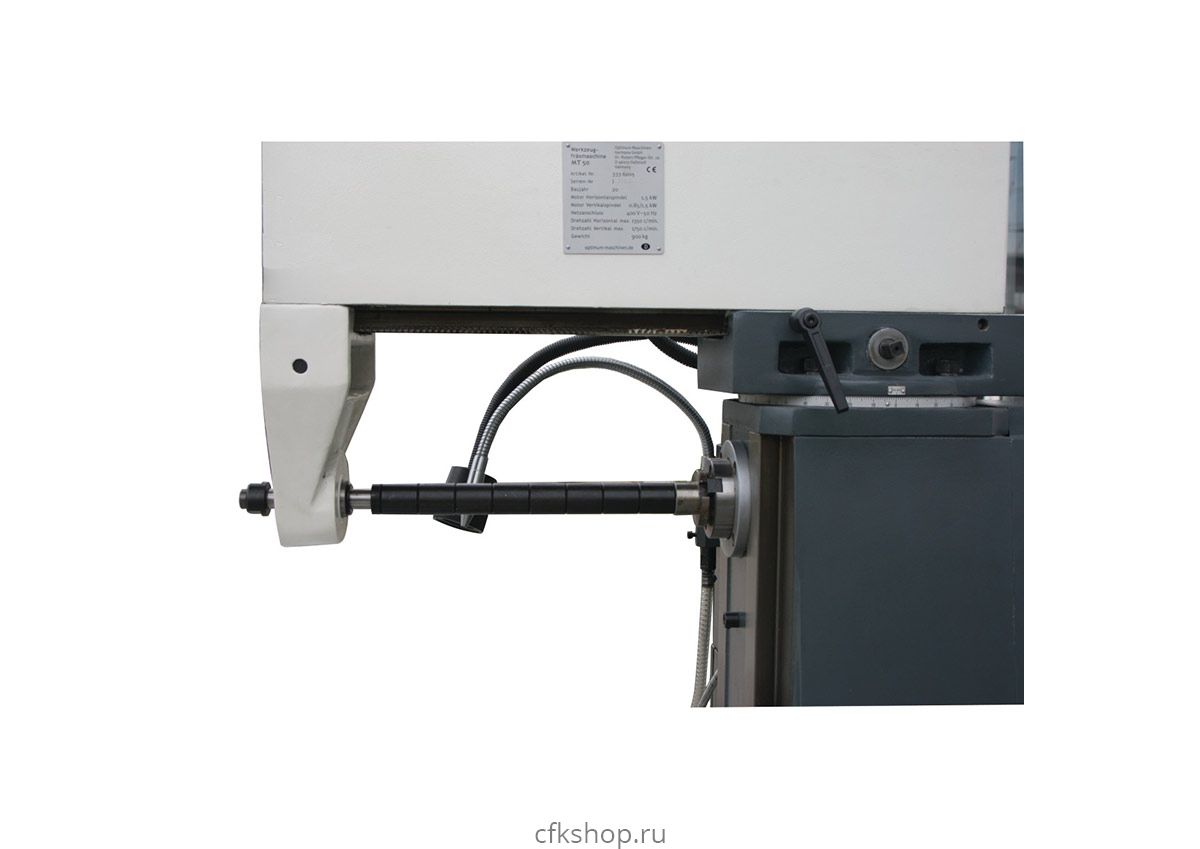

- Опора для горизонтального фрезерования путем прикрепления к задней части;
- Автоматическая и механическая подача пиноли;
- Ось X перемещается либо с помощью маховика, либо через устройство подачи стола;
- Система охлаждения;
- Автоматическая подача пиноли;
- Регулируемый по высоте защитный экран с микровыключателем, от разлетающихся стружек и деталей, для максимальной защиты пользователя;
- Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами и регулируемыми клиньями по всем осям, поворот на ± 45°.
Стандартная комплектация
- Зажимной патрон Ø 1 - 16 мм / B16;
- Сверлильный патрон оправки ISO40 / B16;
- Адаптер ISO40 / MK3;
- Адаптер ISO40 / MK2;
- Горизонтальный фрезерный шпиндель Ø 22 мм;
- Горизонтальный фрезерный шпиндель Ø 27 мм;
- Фрезерный патрон Ø 4 - Ø 16 мм;
- Серьга вертикальная и горизонтальная;
- Комплект инструментов.
