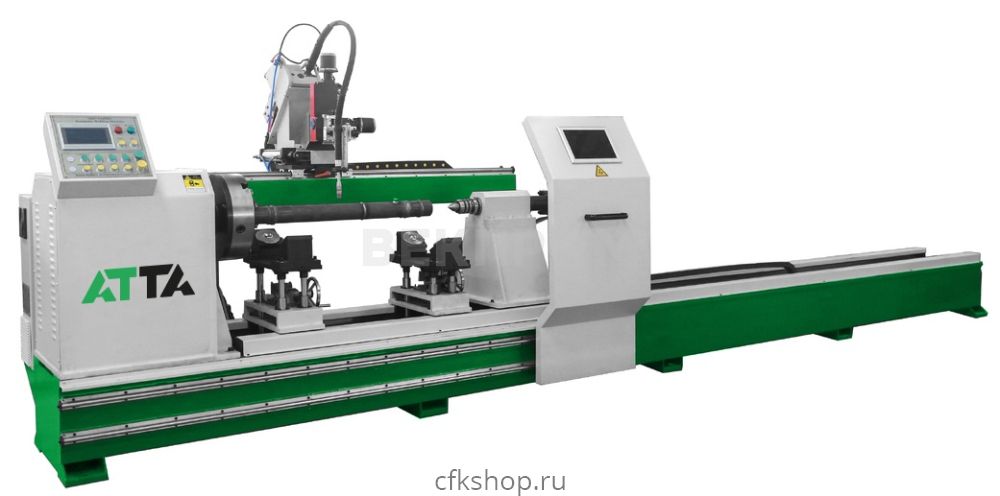

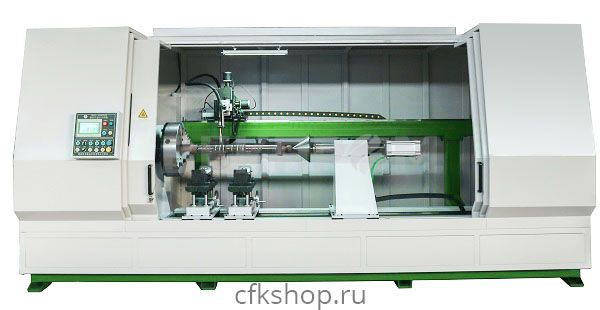

Установка для сварки гидроцилиндров MIG/TIG

Установка предназначена для автоматической сварки поворотных кольцевых швов корпуса гидроцилиндра
Установка состоит из корпуса машины, механизма вращения гидроцилиндра, механизма колебаний и позиционирования сварочной горелки, электрической системы управления, источника сварочного тока и др.

Установка смонтирована на жесткой станине. Основание станины для жесткости конструкции сварено из квадратной профильной трубы и стальных пластин. После обработки и снятия напряжений основание используется в качестве базовой плоскости. Вдоль станины установлены линейные направляющие для передвижения задней бабки и установки системы поддержки и выставления оси изделия относительно оси вращения. Каретка с механизмом колебания и позиционирования сварочной горелки установлены на несущей балке и перемещается по оси Х.

Передняя бабка имеет редуктор, AC серводвигатель зажимной патрон или специальную оснастку и скользящий токоподвод. Инвертор регулирует и контролирует скорость вращения.

С обратной стороны станины на вертикальных стойках установлена горизонтальная коробчатая балка с высокоточными направляющими для перемещения суппорта горелки. Горизонтальной перемещение суппорта вдоль изделия осуществляется с помощью зубчатой рейки и звездочки. Положение головки при горизонтальном перемещении контролируется двигателем переменного тока с обратной связью.

Сварочная горелка движется вперед-назад между положением сварки и свободным положением, с помощью пневмоцилиндра. Механизм колебаний горелки состоит из шагового двигателя, винта, линейного рельса. Он имеет закрытую конструкцию, защищающую от пыли и брызг. С помощью контроллера задается частота колебаний горелки, диапазон колебаний, время колебания, расстояние отвода горелки.

Сварочную горелку можно регулировать вверх и вниз, влево и вправо, а также поворачивать под углом. Для точной регулировки горелки используется ручной прецизионный с высокой точностью регулировки и позиционирования. Его можно заблокировать после регулировки.

Задняя холостая бабка установлена на линейных направляющих, имеет прочную и жесткую конструкцию. Шпиндель задней бабки комплектуется планшайбой, конусом, патроном. Задняя бабка снабжена пневмоприжимом и имеет фиксатор для установки в нужном положении.

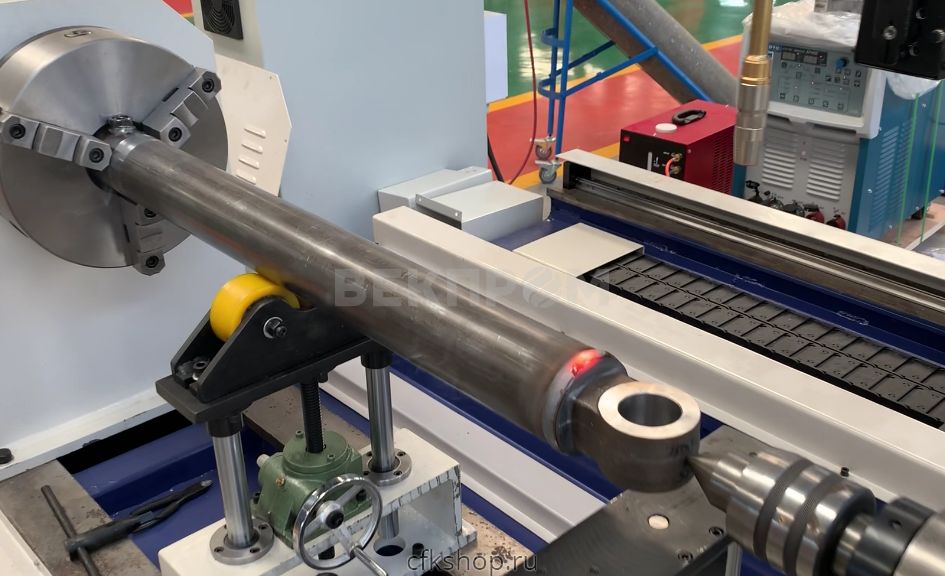

На линейных направляющих также установлены роликовые опоры для поддержки и выставления оси изделия относительно оси вращения. Регулировка высоты опор осуществляется вручную вращением маховика.

Установка может быть оснащена устройством сопутствующего подогрева. В случае если в технологии сварки штока гидроцилиндра прописан сопутствующий подогрев, то данная функция включается в комплект поставки.

Контролер японского производства OMRON PLC управляет всей установкой. Благодаря простому интерфейсу можно легко настроить, проверить и переустановить любые режимы сварки в процессе выполнения технологических операций. Панель управления и блок ЧПУ оснащены русскоязычным меню. Сварочный ток, сварочное напряжение, скорость сварки контролируются D/A (цифро-аналоговым) способом.
