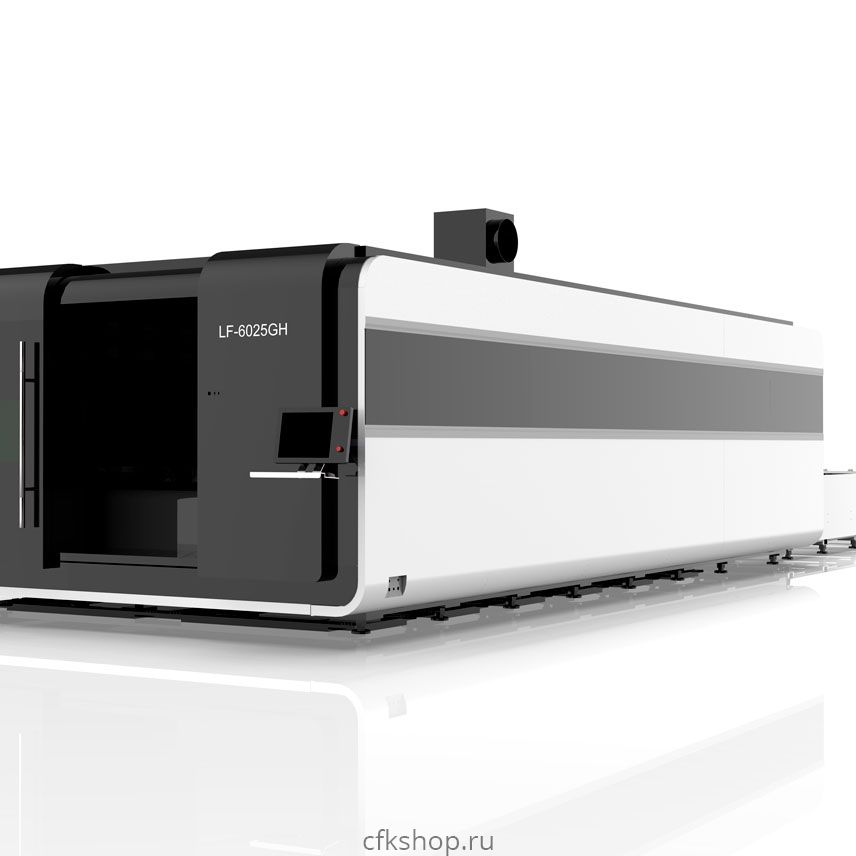

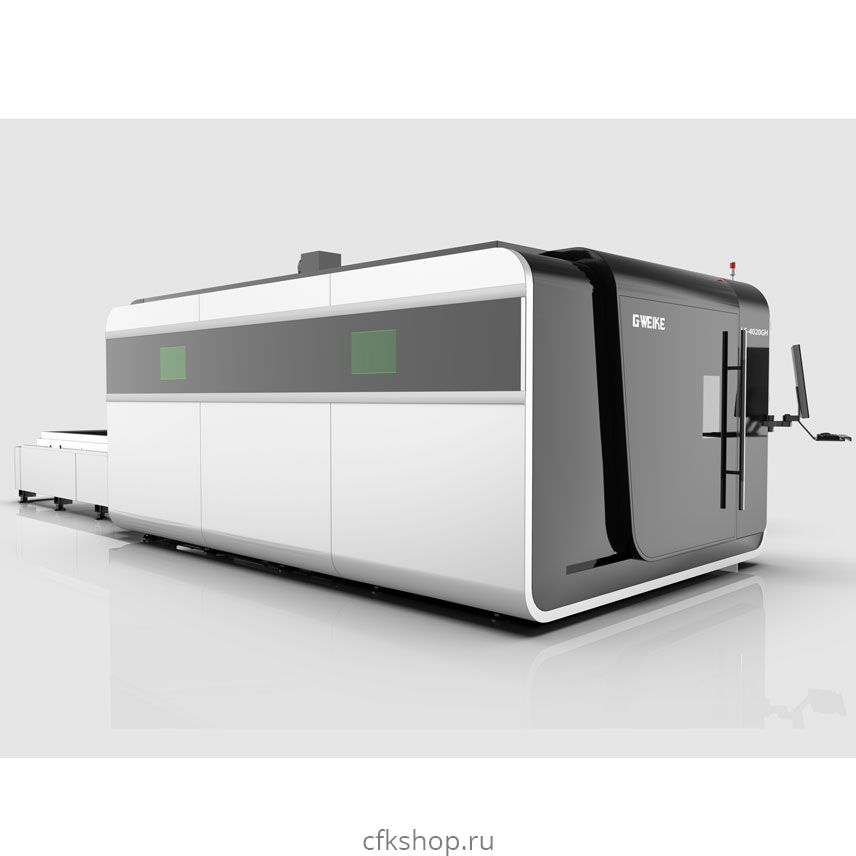

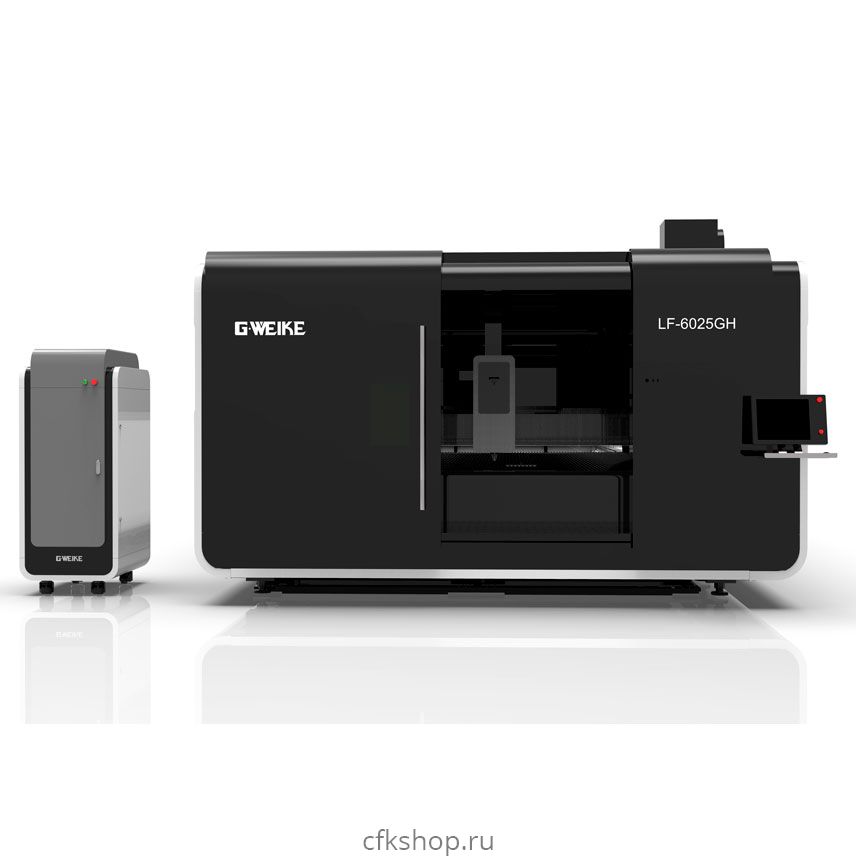

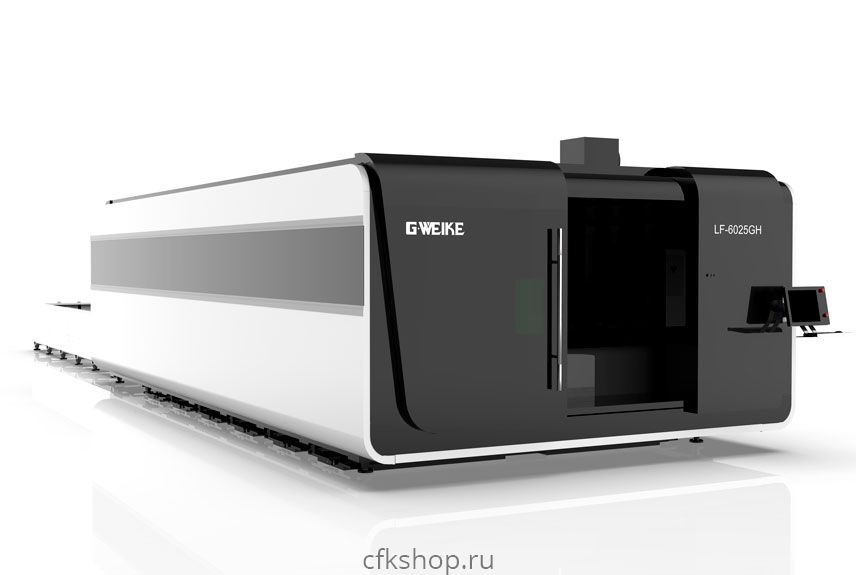

Установка лазерной резки GWEIKE, серия LF6025GH
Характеристики товара
 | Источник IPG №1 В МИРЕ
|
| Интерфейсы управления | - Аналоговое управление - Промышленный Ethernet - Цифровая модуляция - Параллельный интерфейс (Управление лазером от робота) - Интерфейс безопасности (Экстренное выключение прибора) |
| Системы безопасности | Более 30 датчиков и систем безопасности, включая встроенные в лазер кондиционеры, датчики влажности и т.д. |
| Дополнительные интерфейсы | Опциональная возможность подключения дополнительных промышленных интерфейсов внешнего управления по требованию заказчика, таких как DeviceNet, Profibus, Ethercut и т.д. |
| Внешние оптические устройства | Возможность применения оптического каплера, шаттера, переключателя |
 | Внутренняя конструкция станины имеет сотовую структуру и сварена из нескольких прямоугольных труб. Данная конструкция была перенята из сферы авиастроения. Ребра жесткости повышают устойчивость станины и ее прочность на растяжение. Высокая прочность, устойчивость станины, обеспечивающие 20 лет работы без перекосов и деформации. |
Режущая голова PRECITEC ProCutter Германия - #1 В МИРЕ
 | - Лазерный луч подается на режущую голову по волокну - оптический кабель с разъемом QBH. - Луч поступает на фокусирующую линзу после коллимационной линзы - Лазерный луч устанавливается на желаемую точку фокусировки - Защитное стекло защищает оптику от частиц которые вызваны процессом резания - Датчик высоты - это блок системы управления высотой, он помогает регулировать расстояние между материалом и режущей головой. Расстояние между головой и материалом контролируют наиболее точные датчики на рынке. Это позволяет наиболее точно контролировать перемещения по высоте. - Сопло используется для управления вспомогательными газами. Это также часть емкостного датчика системы управления высотой. - Режущая головка имеет три защитных стекла, поэтому оптика изолирована от внешних факторов - У режущей головки есть способность подключения Bluetooth без остановки процесса резания - Уменьшенный вес режущей головки дает возможность двигаться быстрее. |
Система ProCutter предлагает комплексное решение для лазерной резки материалов тонкой и средней толщины с точностью 1 мкм.
При определенном подборе фокусных расстояний головка позволяет также производить высококачественную обработку материалов больших толщин.
Использование данной головки в станках для портальной резки и резки профилей позволяет полностью открыть ее потенциал и возможности. Использование инновационных технологий с проверенными алгоритмами работы обеспечивает наилучшую производительность, гибкость и надежность.
Сочетание передовых технологий и дизайна позволяет производить обработку материала мощностью лазерного излучения до 6 кВт в ближнем ИК диапазоне при уменьшенном объеме и весе головки.
Надежный и пыленепроницаемый корпус гарантирует долгий срок службы и позволяет выдерживать ускорения осей станка до 4.5g., что позволяет более эффективно применять процесс резки.
Высокое качество оптики, а также стандарты качества при изготовлении и монтаже системы обеспечивают оптимальное формирование и ход лазерного луча с высокой стабильностью фокуса даже при высокой мощности.
Функция обхода препятствий
Повышение эффективности работы режущей головы
Гарантированное отсутствие столкновений режущей головы с обрабатываемой деталью
РЕЙКА - ШЕСТЕРНЯ Gambini meccanica ИТАЛИЯ
Компания Gambini Meccanica была основана в 1978 году и специализировалась, в основном, на производстве высокоточных шестерен для коробок передач. Родившись как кустарное производство, сегодня это сертифицированная (UNI EN ISO 9001/2008 и OHSAS 18001/2007), технологически развитая и структурированная компания с заводами по выпуску передовой и непрерывно совершенствуемой продукции. Компания Gambini Meccanica производит высокоточные рейки с системой косых зубьев из различных типов сырьевых материалов. Мы производим рейки от 0,5 модуля до 30 модуля, классом точности от 5 до 10.
 |  |
Редуктор NEUGART Германия
 | Редукторы Neugart — высокоточные планетарные механизмы, которые идеально адаптированы под конкретные нужды.
Преимущества: Очень мощные. Отличаются отказоустойчивостью. Способны выдерживать большую радиальную нагрузку. Имеют длительный срок службы. Высокое передаточное отношение — от 3/1 до 512/1. При работе почти не шумят и не люфтят. |
-
Ускорение – 2,5 G
-
Скорость по осям 200 м/мин
-
3 оси X Y Z
-
ЧПУ с функцией управления лазером
-
Гарантия 2 года
-
Источник лазерного излучения IPG
-
Мощность: 8000Вт
-
Размеры стола: 2500 х 6000 мм
-
Ход по оси Z = 290мм
-
Сварная станина прошедшая процедуру высокотемпературного отжига
-
Портал из авиационного алюминия – 3-го поколения
-
Программное обеспечение CYPCUT 8000 на русском языке
-
Чиллер – система охлаждения TONGFEY Китай
-
Режущая голова PRECITEC ProCutter Германия
-
Автофокус
-
Направляющие рельс - HIWIN/PMI Тайвань
-
Рейка шестерня – Gambini meccanica ИТАЛИЯ
-
Ось Z – ШВП TBI Тайвань
-
Cерводвигатель Z=0.75 Квт – PANASONIC Япония -
-
Серводвигатель X=1.8 Квт; Y=4.4 Квт – YASKAWA Япония
-
Пропорциональный клапан SMC – Япония
-
Вытяжка
-
Редуктор NEUGART Германия
-
Поддон для отходов на колёсиках
-
Роликовый загрузочный стол
-
Автоматическая система смазки
-
Электрические компоненты Schneider Франция
