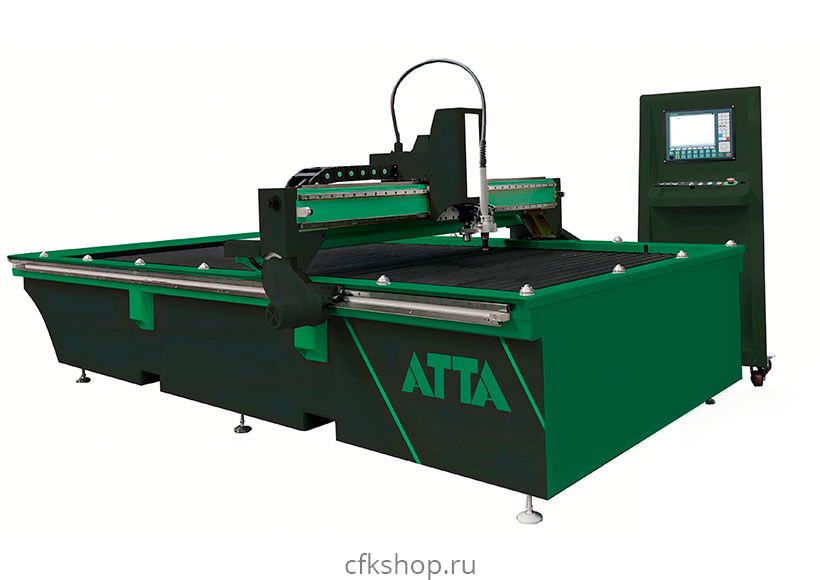

Установка плазменной резки ATTA Flashcut 3015

Термическая резка (плазменная и автогенная) широко применяется в металлообрабатывающей, автомобильной, механической и кораблестроительной отраслях, в производстве металлоконструкций, газового и нефтехимического оборудования, резервуарного и котельного оборудования, производстве мачт освещения, ветряных электрогенераторов, производстве труб и трубопроводной арматуры и т.д.

Высокое качество реза благодаря прецизионным характеристикам станка и использования источников плазменной воздушной резки. Использование как источников производства КНР, так и источников заказчика.

Простое и надежное решение для предприятий малого бизнеса

Ценовая доступность при высоком качестве исполнения

Особенностью модели является ее компактность и использование водяного стола в качестве системы удаления продуктов горения.

Станок портального типа. Имеет надежную, жесткую и устойчивую конструкцию.

Портальный тип стола имеет жесткие требования по плавности и параллельности траверс оси Y. Для обработки поверхности под направляющие используется портальный фрезерный станок. Обработка рамы производится на фрезерном станке за одну установку, что позволяет получить превосходную плоскостность установки и изготовить ее с высокой точностью и прочностью.

Назначение: Плазменная воздушная резка

Источник плазмы: HUGONG PLASMAX 120A

Характеристики станка:

• Высокоточный портал, уникальный дизайн АТТА

• Полностью сварная долговечная и стабильная конструкция

• Автоматический суппорт вертикального перемещения плазменной горелки

• Удаление продуктов горения с помощью водяного стола

• Стойка ЧПУ

• Концевые датчики по оси X для обеспечения безопасности перемещений

• Концевые датчики по оси Y для обеспечения безопасности перемещений

• Чрезвычайно безопасная функция автоматического предотвращения столкновения

• Дополнительные жесткие упоры концевых положений для предотвращения вылета портала

• Простой монтаж станка для снижения стоимости пуско-наладочных работ

Система привода:

• Серводвигатели Panasonic, аналогово типа

• Ось Y: двусторонний синхронизируемый привод, с 2 серводвигателями Panasonic

• Ось X, 1 серводвигатель Panasonic

• Оси X и Y: привод через рейку/шестерню с линейными направляющими HIWIN

• Ось Z приводится в движение двигателем переменного тока с линейными направляющими HIWIN

Характеристики системы ЧПУ:

• Модель ЧПУ HG613T

• 17'' цветной экран

• С клавиатурой и мышью для легкого управления

• С функциями автоматического предотвращения столкновений

• Встроенные параметры резки через простой ввод материала и толщины

• Функции восстановления, памяти, библиотеки форм, компенсации реза, установки смещений и т.д.

• С защитной сигнализацией концевых положений

• USB порт встроен в ЧПУ для импорта и экспорта файлов

• Импорт DXF и DWG по NC-коду, преобразованному из программы раскроя

Характеристики программного обеспечения FastCAM:

• FastCAM многолетний опыт в области газо-кислородной и плазменной резки.

• FastCAM работает с китайским, английским, немецким, французским, испанским, русским и др. языками

• FastCAM имеет функцию черчения, читает и редактирует чертежи в формате DXF/DWG и располагает модулями:

• FastNEST - автоматическая раскладка деталей на листе,

• FastPATH - автоматическая прокладка траекторий

• FastPLOT - проверка траекторий, автоматический перенос NC-кодов между чертежами, простой импорт NC-кодов в ЧПУ HG612

Функции резки: компенсация резов, перемычки, резка по общей линии, углы, слои CAD, текстовая маркировка и т.д.

Технические характеристики источника плазмы PLASMAX 120:

Энергоснабжение	380 В / 50 Гц / 3 Ф
Предохранитель	27 А
Холостое напряжение	320 В
Ток резки	30 – 120 А при 100% ПВ/+40°С
Потребляемая мощность	22,5 кВА
Система охлаждения	Воздушная
Давление сжатого воздуха	4,6-5,5 бар
Расход сжатого воздуха	250 л/мин
Вес	58 кг
Габариты (ДхШхВ)	620х365х630 мм
Толщина резки:
Качественный рез	1-12 мм
Пробивка	16 мм
Макс. рез при заходе с края листа	25 мм

Примерные скорости резки низкоуглеродистой стали
