Установка резки стальных труб с ЧПУ GWEIKE LF60MA

Каталог / Промышленное оборудование и мебель / Заготовительное производство / Лазерная резка с ЧПУ

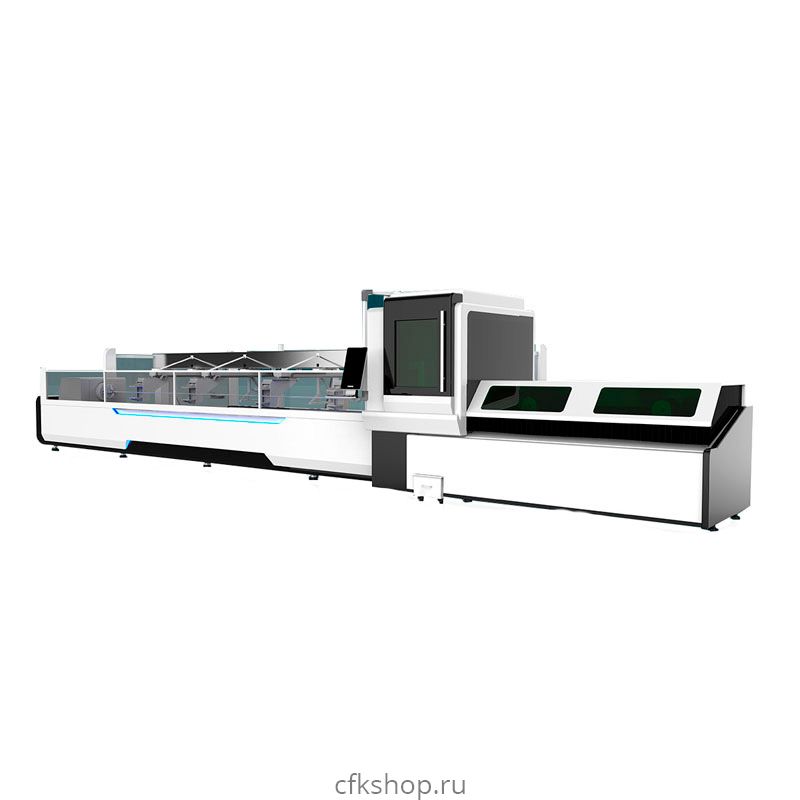

Установка резки стальных труб с ЧПУ GWEIKE LF60MA
preview

Характеристики товара

Производитель:
GWEIKE
Код производителя:
Артикул
Тип:
Для раскроя трубы
Габариты (д*ш*в):
1190x1580x2260 мм
Электропитание:
380В/50Гц
Вес (брутто), кг:
4480
Точность позиционирования, мм:
0,02
Перемещение по оси Z, мм:
3000
Мощность лазера, Вт:
1500
Лазерный источник:
IPG/Raycus
Макс. ускорение:
1G
Длина труб, мм:
6000
Перемещение по оси Х, мм:
250
Перемещение по оси Y, мм:
650
Диаметр труб, мм:
20-230
Длина волны, Нм:
1060
Макс. скорость холостого хода, м/мин:
100
Мощность сервоприводов, Вт:
1800
Цена по запросу ₽
  • Описание
  • Комплектация
Описание

  • Оптоволоконные лазерные станки для резки металлических труб круглой, квадратной, эллиптической, шестисторонной формы, D-образные трубы и другие.

  • Труборезы данной серии оснащены автоматическим электрическим зажимом для труб, с помощью которого могут вырезать трубы диаметром 20-200 мм без ручного выравнивания.

  • Автоматическая система поддержки труб позволяет обрабатывать трубы большой длины без их деформации.

  • В переднем и заднем зажимном патроне установлены серводвигатели Yaskawa по 1,8 кВт. Во время работы станка отсутствует тряска, точность резки высокая.

Современный станок для резки металлических труб круглой, квадратной, эллиптической, шестисторонной формы, D-образных труб, с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Широко используется в различных отраслях промышленности.

Бесшовная стальная конструкция, прошедшая через высокотемпературный отжиг обеспечивает высокую прочность и стабильность работы без деформации на протяжении 20 лет.
ап.jpg 1. Лазерная головка с автофокусом.
Для автоматизированного выбора толщины резки. Автоматическая фокусировка в 10 раз быстрее ручной.

2. Увеличенный диапазон регулировки.
Диапазон регулировки -10 мм~ +10 мм, точность 0,01 мм, подходит для металлических пластин 0 ~ 20 мм.

3. Длительный срок службы.
Коллиматорная и фокусная линзы имеют систему водяного охлаждения, понижающую температуру режущей головки, тем самым продляя срок ее жизни.

33.png Зажим

Электрические зажимы труб на патронах могут центрироваться автоматически. Диапазон регулировки 20-200 мм.


Автоматическая система поддержки трубы

Система поддержки трубы позволяет обрабатывать трубы большой длины без их деформации.

666.png Беспроводной контроллер управляет давлением в зажимах и помогает избежать деформации труб.

 Дизайн Pad Apple - вертикальный экран, отличается от традиционного горизонтального экрана, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение, более высокая яркость, более низкая отражательная способность, закаленная стеклянная панель прочная.

Устройство автоматической загрузки труб

Мотор

YASKA

Редуктор

MOTOREDUER

Пневматическая часть

SMC, Airtac

Электрические части

Schneider,

Система контроля

Omron

Напрявляющие

HIWIN，PMI

Ритм подачи

15-25S

Максимальная несущая способность хранилища

2.5T

Длина автоматической подачи

3-6M

Максимальный вес трубы

150KG

Диаметр обработки трубы

Круглая труба Φ20-Φ220мм, квадратная труба 20-150мм

РАСХОДНИКИ

Наименование

Характеристики

Срок службы, часы

Кол-во, шт/год

Защитное стекло

Диаметр: 30 мм, толщина: 5 мм

300

7

Сопло

1; 1,5; 2; 2,5; 3 мм

1000

2

Керамическое кольцо

Стандартное

1000

2

Фокусирующая линза

Стандартное

2000-4000

1

Коллиматорная линза

Стандартное

2000-4000

1

ТАБЛИЦА ЗАВИСИМОСТИ СКОРОСТИ РЕЗАНИЯ ОТ ВЫХОДНОЙ МОЩНОСТИ ВОЛОКОННОГО ЛАЗЕРА, ИСПОЛЬЗУЕМЫХ ГАЗОВ, ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ.

Материал

Толщина, мм

Скорость, м/мин

Давление, MPA

Газ

Фокусное расстояние

Нержавеющая сталь

0,5

24

1

N2

0,6

1

21

1,1

N2

0,6

2

7,2

1,5

N2

0,6

3

3

2

N2

0,6

4

1,5

2

N2

0,6

5

0,9

2

N2

0,6

Углеродистая сталь

1

18

1

O2

1

2

6

0,8

O2

1

3

4,2

0,4

O2

1

4

2,7

0,2

O2

1

5

2,1

0,2

O2

1

6

1,8

0,15

O2

1

8

1,1

0,15

O2

1

10

0,71

0,15

O2

1

РАСХОД КИСЛОРОДА O2 И АЗОТА N2

Для резки углеродистой стали необходим кислород O2. Чем толще лист углеродистой стали, тем ниже давление O2 необходимо.

Для резки нержавеющей стали необходим азот N2. Чем толще лист нержавеющей стали, тем выше давление N2 необходимо.

Отрасли где применяют лазеры GWEIKE

Металлические двери

Автомобильное производство

Краны, подъемные конструкции

Металлическая мебель

Торговое/кухонное оборудование (витрины, морозилки)

Сельхоз техника

Электрощитовые изделия

Пищевое оборудование

Судостроение

Модульные, быстровозводимые здания

Сантехника

Авиационная промышленность

Кровельные системы

Мягкая мебель

Электротехническая продукция

Строительные конструкции

Вентиляционное оборудование

Металлоконструкции

Спортивные тренажеры, турники

Медицинское оборудование

Художественная резка

Металлические опоры

Ограждения, заборы, дорожные знаки

Светотехническая продукция

Стеллажное оборудование

Производство упаковочно/фасовочного оборудования

Вендинговые аппараты

Крепёжные изделия

Вывески/рекламная продукция

Мангалы


Режет следующие металлы и стали:

  • Углеродистая сталь

  • Нержавеющая сталь

  • Алюминий

  • Латунь

  • Оцинковка

  • Медь (только IPG)

  • Титан

Скорости резания:

Мощность

500вт

750вт

1000вт

1500вт

2000вт

3000вт

4000вт

6000вт

Материал

Толщина(мм)

скорость м/минут

Углеродистая
сталь

1

7.0-9.0

16

8.0-10

15-26

24-30

30-40

33-42

35-42

2

3.0-4.5

6

4.0-6.5

4.5-7.0

4.7-6.0

4.8-7.5

5.2-8.0

6.0-8.0

3

1.8-3.0

2,6

2.4-3.0

2.6-4.0

3.0-4.8

3.3-5.0

3.5-5.5

3.8-6.5

4

1.3-1.5

1.8-2.4

2.0-2.4

2.5-3.0

2.8-3.5

3.0-4.2

3.1-4.8

3.5-5

5

0.9-1.1

1.3-1.8

1.5-2.0

2.0-2.5

2.2-3.0

2.6-3.5

2.7-3.6

3.3-4.2

6

0.6-0.9

1.2

1.4-1.6

1.6-2.2

1.8-2.6

2.3-3.2

2.5-3.4

2.8-4

8

0.6-0.7

0.8-1.2

1.0-1.4

1.2-1.8

1.8-2.6

2.0-3.0

2.2-3.2

10

0.65

0.6-1.0

0.8-1.1

1.1-1.3

1.2-2.0

1.5-2.0

1.8-2.5

12

0.5-0.8

0.7-1.0

0.9-1.2

1.0-1.6

1.2-1.8

1.2-2.0

14

0.5-0.7

0.7-0.8

0.9-1.4

0.9-1.2

1.5-1.8

16

0.6-0.7

0.7-1.0

0.8-1.0

0.8-1.5

18

0.4-0.6

0.6-0.8

0.65-0.9

0.65-0.9

20

0.5-0.8

0.6-0.9

0.6-0.9

22

0.4-0.6

0.5-0.8

0.5-0.8

25

0.3-0.5

0.3-0.5

Нержавеющая
сталь

1

8.0-13

16

18-25

20-27

24-30

30-35

32-40

45-55

2

2.4-5.0

6

7.0-12

8.0-13

9.0-14

13-21

16-28

20-35

3

0.6-0.8

2,6

1.8-2.5

3.0-5.0

4.0-6.5

6.0-10

7.0-15

15-24

4

1,6

1.2-1.3

1.5-2.4

3.0-4.5

4.0-6.0

5.0-8.0

10--16

5

0,5

0.6-0.7

0.7-1.3

1.8-2.5

3.0-5.0

4.0-5.5

8.0-12

6

0.7-1.0

1.2-2.0

2.0-4.0

2.5-4.5

6.0-9.0

8

0.7-1.0

1.5-2.0

1.6-3.0

4.0-5.0

10

0.6-0.8

0.8-1.2

1.8-2.5

12

0.4-0.6

0.5-0.8

1.2-1.8

14

0.4-0.6

0.6-0.8

Алюминий

1

4.0-5.5

3.8-4.5

6.0-10

10--20

15-25

25-38

35-40

45-55

2

0.7-1.5

1-2.2

2.8-3.6

5.0-7.0

7--10

10--18

13-25

20-30

3

0,45

0.7-1.5

2.0-4.0

4.0-6.0

6.5-8.0

7.0-13

13-18

4

1.0-1.5

2.0-3.0

3.5-5.0

4.0-5.5

10--12

5

0.7-1.0

1.2-1.8

2.5-3.5

3.0-4.5

5.0-8.0

6

0.7-1.0

1.5-2.5

2.0-3.5

4.0-6.0

8

0.6-0.8

0.7-1.0

0.9-1.6

2.0-3.0

10

0.4-0.7

0.6-1.5

1.0-2.0

12

0.3-0.45

0.4-0.6

0.8-1.4

16

0.3-0.4

0.6-0.8

Стандартная комплектация
  • Режущая головка Raytools Швейцария
  • Зубчатые передачи «шестерня-рейка» APEX Тайвань
  • ШВП TBI Тайвань
  • Высокоточные направляющие HIWIN Тайвань
  • Серводвигатели XY Yaskawa Япония
  • Серводвигатели Z Panasonic Япония
  • Драйверы управления двигателями Yaskawa (Япония)
  • Редуктор Shimpo (Япония)
  • Источник излучения IPG (Германия)
  • Система ЧПУ и софт Cypcut TubePro (Китай)
  • Поддерживаемые форматы PLT, AI, DXF, DST, BMP
  • Водяное охлаждение - чиллер Tongfei (Китай)
  • Электрические элементы Schneider (Франция)/ Siemens (Германия)
  • Пневматические элементы AIRTAC (Тайвань) / SMC (Япония)
