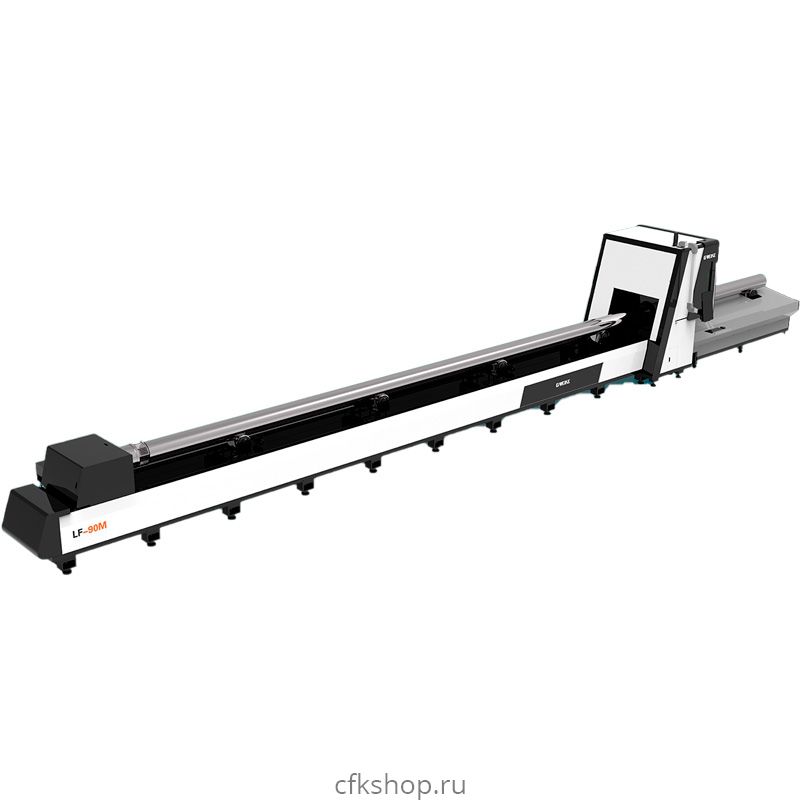

Установка резки стальных труб с ЧПУ GWEIKE LF90M
Характеристики товара
-
Оптоволоконные лазерные станки для резки металлических труб круглой, квадратной, эллиптической, шестисторонной формы, D-образные трубы и другие.
-
Труборезы данной серии оснащены автоматическим электрическим зажимом для труб, с помощью которого могут вырезать трубы диаметром 20-200 мм без ручного выравнивания.
-
Автоматическая система поддержки труб позволяет обрабатывать трубы большой длины без их деформации.
-
В переднем и заднем зажимном патроне установлены серводвигатели Yaskawa по 1,8 кВт. Во время работы станка отсутствует тряска, точность резки высокая.
Современный станок для резки металлических труб круглой, квадратной, эллиптической, шестисторонной формы, D-образных труб, с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Широко используется в различных отраслях промышленности.
| Бесшовная стальная конструкция, прошедшая через высокотемпературный отжиг обеспечивает высокую прочность и стабильность работы без деформации на протяжении 20 лет. | |
 | 1. Лазерная головка с автофокусом. Для автоматизированного выбора толщины резки. Автоматическая фокусировка в 10 раз быстрее ручной. 2. Увеличенный диапазон регулировки. 3. Длительный срок службы. |
 | Зажим Электрические зажимы труб на патронах могут центрироваться автоматически. Диапазон регулировки 20-200 мм. |
 | Автоматическая система поддержки трубы Система поддержки трубы позволяет обрабатывать трубы большой длины без их деформации.
|
 | Беспроводной контроллер управляет давлением в зажимах и помогает избежать деформации труб. |
| Дизайн Pad Apple - вертикальный экран, отличается от традиционного горизонтального экрана, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение, более высокая яркость, более низкая отражательная способность, закаленная стеклянная панель прочная.
|
РАСХОДНИКИ
| Наименование | Характеристики | Срок службы, часы | Кол-во, шт/год |
| Защитное стекло | Диаметр: 30 мм, толщина: 5 мм | 300 | 7 |
| Сопло | 1; 1,5; 2; 2,5; 3 мм | 1000 | 2 |
| Керамическое кольцо | Стандартное | 1000 | 2 |
| Фокусирующая линза | Стандартное | 2000-4000 | 1 |
| Коллиматорная линза | Стандартное | 2000-4000 | 1 |
ТАБЛИЦА ЗАВИСИМОСТИ СКОРОСТИ РЕЗАНИЯ ОТ ВЫХОДНОЙ МОЩНОСТИ ВОЛОКОННОГО ЛАЗЕРА, ИСПОЛЬЗУЕМЫХ ГАЗОВ, ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ.
| Материал | Толщина, мм | Скорость, м/мин | Давление, MPA | Газ | Фокусное расстояние |
| Нержавеющая сталь | 0,5 | 24 | 1 | N2 | 0,6 |
| 1 | 21 | 1,1 | N2 | 0,6 | |
| 2 | 7,2 | 1,5 | N2 | 0,6 | |
| 3 | 3 | 2 | N2 | 0,6 | |
| 4 | 1,5 | 2 | N2 | 0,6 | |
| 5 | 0,9 | 2 | N2 | 0,6 | |
| Углеродистая сталь | 1 | 18 | 1 | O2 | 1 |
| 2 | 6 | 0,8 | O2 | 1 | |
| 3 | 4,2 | 0,4 | O2 | 1 | |
| 4 | 2,7 | 0,2 | O2 | 1 | |
| 5 | 2,1 | 0,2 | O2 | 1 | |
| 6 | 1,8 | 0,15 | O2 | 1 | |
| 8 | 1,1 | 0,15 | O2 | 1 | |
| 10 | 0,71 | 0,15 | O2 | 1 |
РАСХОД КИСЛОРОДА O2 И АЗОТА N2
Для резки углеродистой стали необходим кислород O2. Чем толще лист углеродистой стали, тем ниже давление O2 необходимо.
Для резки нержавеющей стали необходим азот N2. Чем толще лист нержавеющей стали, тем выше давление N2 необходимо.
Потребление воздуха представлено в таблице:
| Материал | Толщина | Расход воздуха |
| Углеродистая сталь | 1 мм | 40 л/40 мин |
| 2 мм | 40 л/50 мин | |
| 3 мм | 40 л/60 мин | |
| 4 мм | 40 л/70 мин | |
| 6 мм | 40 л/80 мин | |
| 8 мм | 40 л/90 мин | |
| 10 мм | 40 л/110 мин | |
| 12 мм | 40 л/180 мин | |
| 14 мм | 40 л/200 мин | |
| 16 мм | 40 л/220 мин | |
| 20 мм | 40 л/220 мин | |
| Нержавеющая сталь | 1 мм | 40 л/40 мин |
| 2 мм | 40 л/80 мин | |
| 3 мм | 40 л/40 мин | |
| 4 мм | 40 л/30 мин | |
| 6 мм | 40 л/30 мин | |
| 8 мм | 40 л/30 мин |
Отрасли где применяют лазеры GWEIKE
| Металлические двери | Автомобильное производство | Краны, подъемные конструкции |
| Металлическая мебель | Торговое/кухонное оборудование (витрины, морозилки) | Сельхоз техника |
| Электрощитовые изделия | Пищевое оборудование | Судостроение |
| Модульные, быстровозводимые здания | Сантехника | Авиационная промышленность |
| Кровельные системы | Мягкая мебель | Электротехническая продукция |
| Строительные конструкции | Вентиляционное оборудование | Металлоконструкции |
| Спортивные тренажеры, турники | Медицинское оборудование | Художественная резка |
| Металлические опоры | Ограждения, заборы, дорожные знаки | Светотехническая продукция |
| Стеллажное оборудование | Производство упаковочно/фасовочного оборудования | Вендинговые аппараты |
| Крепёжные изделия | Вывески/рекламная продукция | Мангалы |
Режет следующие металлы и стали:
-
Углеродистая сталь
-
Нержавеющая сталь
-
Алюминий
-
Латунь
-
Оцинковка
-
Медь (только IPG)
-
Титан
Скорости резания:
| Мощность | 500вт | 750вт | 1000вт | 1500вт | 2000вт | 3000вт | 4000вт | 6000вт | |
| Материал | Толщина(мм) | скорость м/минут | |||||||
| Углеродистая | 1 | 7.0-9.0 | 16 | 8.0-10 | 15-26 | 24-30 | 30-40 | 33-42 | 35-42 |
| 2 | 3.0-4.5 | 6 | 4.0-6.5 | 4.5-7.0 | 4.7-6.0 | 4.8-7.5 | 5.2-8.0 | 6.0-8.0 | |
| 3 | 1.8-3.0 | 2,6 | 2.4-3.0 | 2.6-4.0 | 3.0-4.8 | 3.3-5.0 | 3.5-5.5 | 3.8-6.5 | |
| 4 | 1.3-1.5 | 1.8-2.4 | 2.0-2.4 | 2.5-3.0 | 2.8-3.5 | 3.0-4.2 | 3.1-4.8 | 3.5-5 | |
| 5 | 0.9-1.1 | 1.3-1.8 | 1.5-2.0 | 2.0-2.5 | 2.2-3.0 | 2.6-3.5 | 2.7-3.6 | 3.3-4.2 | |
| 6 | 0.6-0.9 | 1.2 | 1.4-1.6 | 1.6-2.2 | 1.8-2.6 | 2.3-3.2 | 2.5-3.4 | 2.8-4 | |
| 8 |
| 0.6-0.7 | 0.8-1.2 | 1.0-1.4 | 1.2-1.8 | 1.8-2.6 | 2.0-3.0 | 2.2-3.2 | |
| 10 |
| 0.65 | 0.6-1.0 | 0.8-1.1 | 1.1-1.3 | 1.2-2.0 | 1.5-2.0 | 1.8-2.5 | |
| 12 |
|
| 0.5-0.8 | 0.7-1.0 | 0.9-1.2 | 1.0-1.6 | 1.2-1.8 | 1.2-2.0 | |
| 14 |
|
|
| 0.5-0.7 | 0.7-0.8 | 0.9-1.4 | 0.9-1.2 | 1.5-1.8 | |
| 16 |
|
|
|
| 0.6-0.7 | 0.7-1.0 | 0.8-1.0 | 0.8-1.5 | |
| 18 |
|
|
|
| 0.4-0.6 | 0.6-0.8 | 0.65-0.9 | 0.65-0.9 | |
| 20 |
|
|
|
|
| 0.5-0.8 | 0.6-0.9 | 0.6-0.9 | |
| 22 |
|
|
|
|
| 0.4-0.6 | 0.5-0.8 | 0.5-0.8 | |
| 25 |
|
|
|
|
|
| 0.3-0.5 | 0.3-0.5 | |
| Нержавеющая | 1 | 8.0-13 | 16 | 18-25 | 20-27 | 24-30 | 30-35 | 32-40 | 45-55 |
| 2 | 2.4-5.0 | 6 | 7.0-12 | 8.0-13 | 9.0-14 | 13-21 | 16-28 | 20-35 | |
| 3 | 0.6-0.8 | 2,6 | 1.8-2.5 | 3.0-5.0 | 4.0-6.5 | 6.0-10 | 7.0-15 | 15-24 | |
| 4 |
| 1,6 | 1.2-1.3 | 1.5-2.4 | 3.0-4.5 | 4.0-6.0 | 5.0-8.0 | 10--16 | |
| 5 |
| 0,5 | 0.6-0.7 | 0.7-1.3 | 1.8-2.5 | 3.0-5.0 | 4.0-5.5 | 8.0-12 | |
| 6 |
|
|
| 0.7-1.0 | 1.2-2.0 | 2.0-4.0 | 2.5-4.5 | 6.0-9.0 | |
| 8 |
|
|
|
| 0.7-1.0 | 1.5-2.0 | 1.6-3.0 | 4.0-5.0 | |
| 10 |
|
|
|
|
| 0.6-0.8 | 0.8-1.2 | 1.8-2.5 | |
| 12 |
|
|
|
|
| 0.4-0.6 | 0.5-0.8 | 1.2-1.8 | |
| 14 |
|
|
|
|
|
| 0.4-0.6 | 0.6-0.8 | |
| Алюминий | 1 | 4.0-5.5 | 3.8-4.5 | 6.0-10 | 10--20 | 15-25 | 25-38 | 35-40 | 45-55 |
| 2 | 0.7-1.5 | 1-2.2 | 2.8-3.6 | 5.0-7.0 | 7--10 | 10--18 | 13-25 | 20-30 | |
| 3 |
| 0,45 | 0.7-1.5 | 2.0-4.0 | 4.0-6.0 | 6.5-8.0 | 7.0-13 | 13-18 | |
| 4 |
|
|
| 1.0-1.5 | 2.0-3.0 | 3.5-5.0 | 4.0-5.5 | 10--12 | |
| 5 |
|
|
| 0.7-1.0 | 1.2-1.8 | 2.5-3.5 | 3.0-4.5 | 5.0-8.0 | |
| 6 |
|
|
|
| 0.7-1.0 | 1.5-2.5 | 2.0-3.5 | 4.0-6.0 | |
| 8 |
|
|
|
| 0.6-0.8 | 0.7-1.0 | 0.9-1.6 | 2.0-3.0 | |
| 10 |
|
|
|
|
| 0.4-0.7 | 0.6-1.5 | 1.0-2.0 | |
| 12 |
|
|
|
|
| 0.3-0.45 | 0.4-0.6 | 0.8-1.4 | |
| 16 |
|
|
|
|
|
| 0.3-0.4 | 0.6-0.8 | |
- Режущая головка Raytools Швейцария
- Зубчатые передачи «шестерня-рейка» APEX Тайвань
- ШВП TBI Тайвань
- Высокоточные направляющие HIWIN Тайвань
- Серводвигатели XY Yaskawa Япония
- Серводвигатели Z Panasonic Япония
- Драйверы управления двигателями Yaskawa (Япония)
- Редуктор Shimpo (Япония)
- Источник излучения IPG (Германия)
- Система ЧПУ и софт Cypcut TubePro (Китай)
- Поддерживаемые форматы PLT, AI, DXF, DST, BMP
- Водяное охлаждение - чиллер Tongfei (Китай)
- Электрические элементы Schneider (Франция)/ Siemens (Германия)
- Пневматические элементы AIRTAC (Тайвань) / SMC (Япония)
