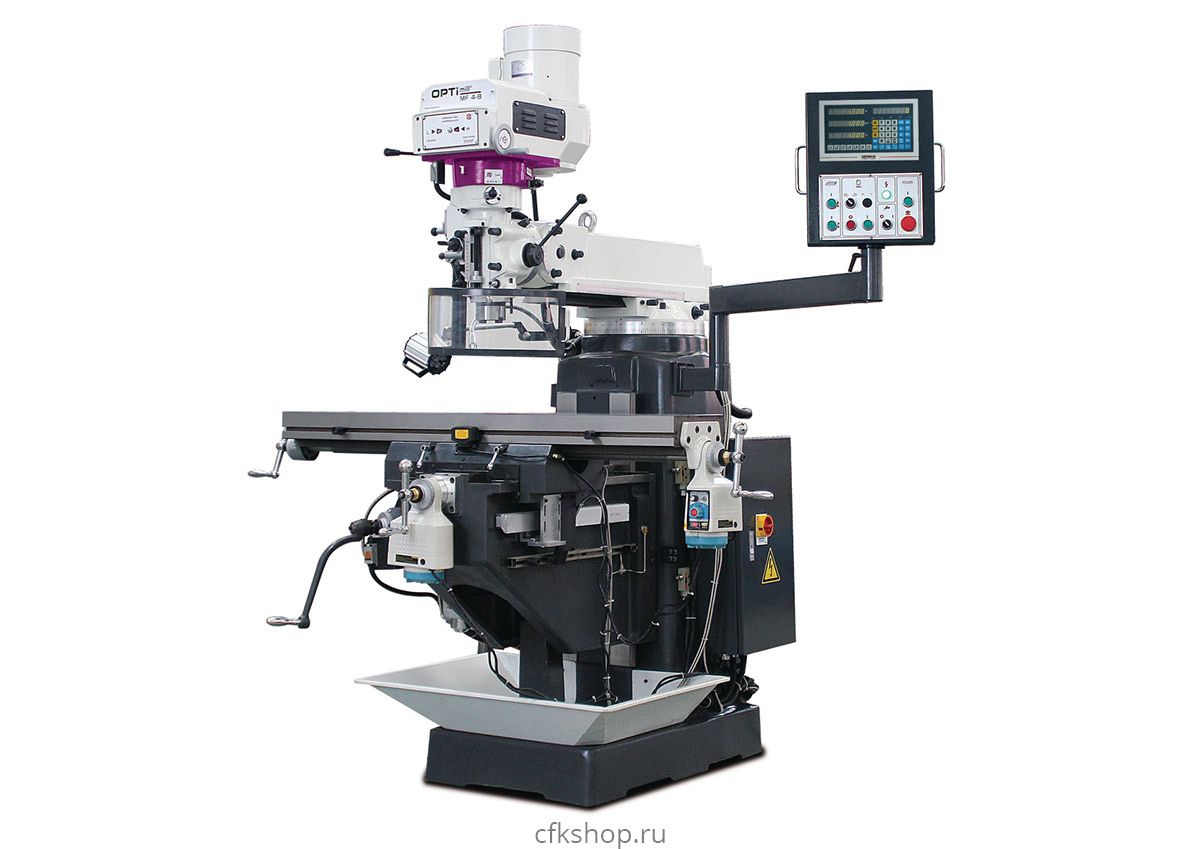

Вертикально-фрезерный станок OPTImill MF 4-B
Характеристики товара
Производитель:
Код производителя:
3348340

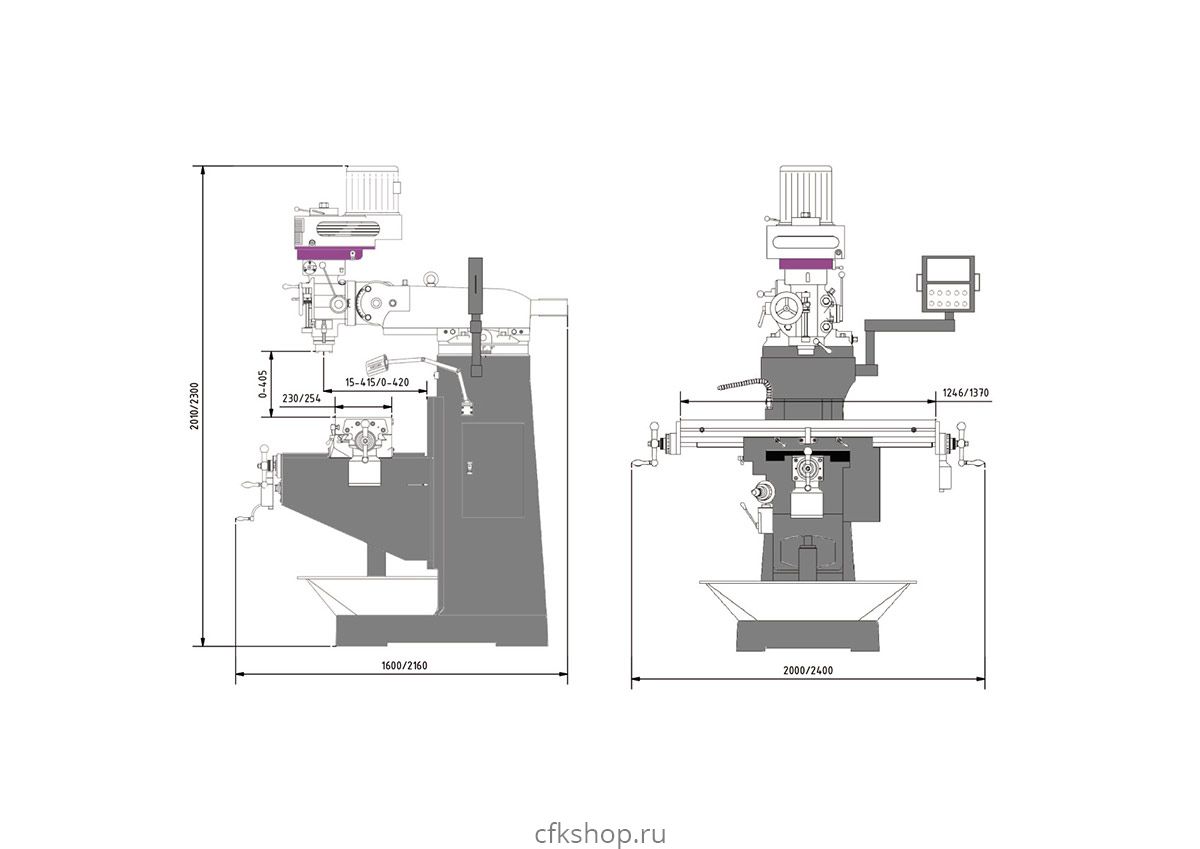

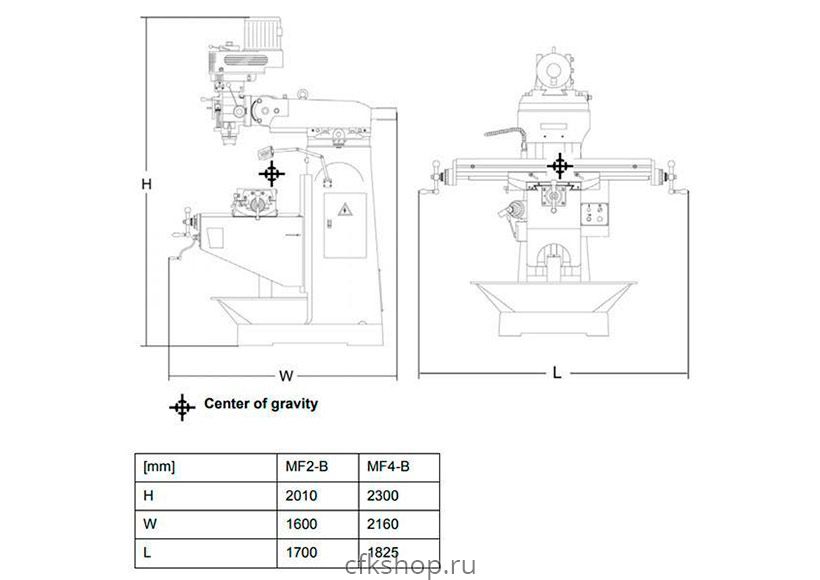

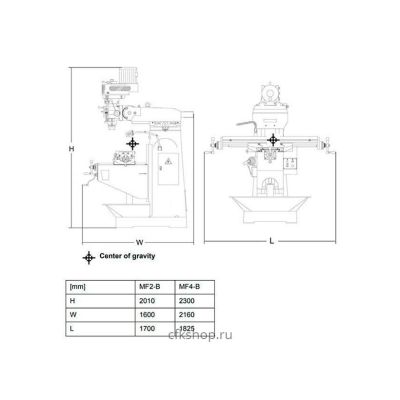

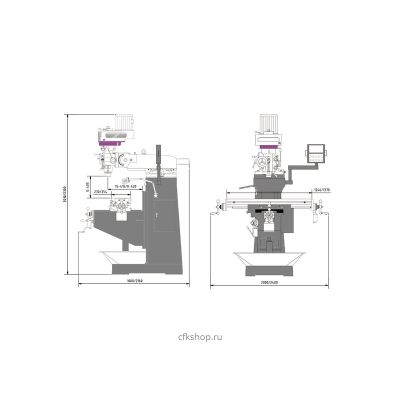

Габариты (д*ш*в):
2160x1825x2300 мм
Вес, кг:
1200
Мощность, кВт:
3
Напряжение, В:
380
Количество осей:
3
Вес (брутто), кг:
1260
Размер стола, мм:
1370х254
Конус шпинделя:
M16
Размер Т-образных пазов стола, мм:
16
Макс. грузоподъемность, кг:
300
Расстояние между Т-образными пазами на столе, мм:
63
Размер T-образных пазов на столе, мм:
16
Габариты упаковки (ДхШхВ), мм:
1520x1550x2080
Шаг, H·м:
Нм
Мощность привода, кВт:
2.2
Макс. расстояние от шпинделя до стола, мм:
405
Частота вращения вертикального шпинделя, об/мин:
60 - 4200
Ход шпинделя, мм:
127
Макс. диаметр сверления, мм:
24
Количество скоростей шпинделя:
2
Макс. диаметр торцевой фрезы, мм:
76
Макс. диаметр концевой фрезы, мм:
20
Количество T-образных пазов на столе:
3
Ручное перемещение по оси X, мм:
820
Ручное перемещение по оси Y, мм:
410
Патрон шпинделя:
B16 ISO 40 DIN 2080
Макс. диаметр рассверливания в стали, мм:
25
Вылет вертикального шпинделя, мм:
0-420
Поворот шпинделя, °:
± 45
Подключение сжатого воздуха, кПа:
700-1060
Ручное перемещение по оси Z, мм:
400
Диапазон автоподачи шпинделя, мм/об:
0.038-0.076-0.152
Диапазон поворота фрезерной головки по X - Y плоскости, °:
± 90
2 179 890
₽
Описание
Многофункциональные сверлильно-фрезерные станки с механически бесступенчатым приводом для профессионального использования.
- Станина из высококачественного мелкозернистого чугуна;
- Высокая точность, благодаря коническому роликовому подшипнику, регулировка пиноли с точностью менее 0,01 мм;
- Бесступенчатое управление скоростью;
- Вращение вправо/влево для нарезания резьбы;
- Оси X и Z с регулируемой направляющей ласточкиного хвоста 55°;
- Ось Y с плоской направляющей;
- Поворотная на ±45° сверлильно-фрезерная головка;
- Система охлаждения;
- Правое и левое вращение;
- Автоматическая подача пиноли, 3-ступенчатая 0,04 — 0,15 мм/об;
- Подача двигателя по осям X, Y и Z;
- Точная микроподача;
- Фрезерный шпиндель с прецизионным подшипником;
- Тормоз шпинделя;
- Шкала глубины сверления и штрок;
- Перекрестный стол с Т-образными пазами и каналом для охлаждающей жидкости;
- Централизованная смазка;
- Регулируемый по высоте защитный экран с микровыключателем, от стружки и деталей, для максимальной защиты оператора;
- Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами.
MF 4-B:
- Грузоподъемность поперечного стола 300 кг;
- Большой ход: ось X/Y/Z 740 мм/330 мм/320 мм.
Стандартная комплектация
- Комплект инструментов.
