Гибочный пресс ADH серии WC67E

Каталог / Промышленное оборудование и мебель / Станки для работы с листовым металлом / Листогибочные прессы

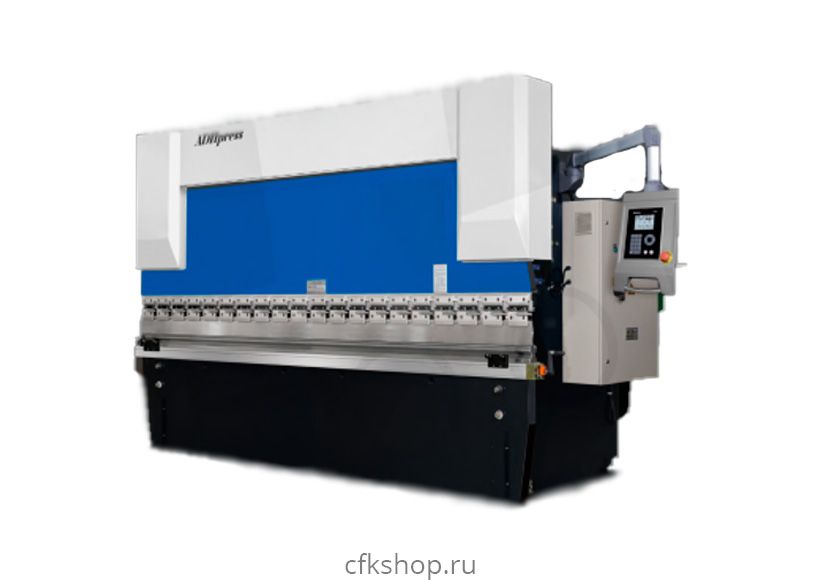

Гибочный пресс ADH серии WC67E
preview

Характеристики товара

Производитель:
ADH machine tools
Код производителя:
Артикул
1 915 980 ₽
– +
  • Описание
  • Комплектация
Описание

  • Обтекаемый дизайн в соответствии с нормами ЕС

  • Рама из материала, прошедшего термообработку

  • Высокопрочный рабочий стол

  • Опция – механическое или электромеханическое закругление кромок

  • Контроль синхронизации гидравлики

  • Программируемый логический контроллер Estun E200P/E300/Delem DA41s

  • Интегрированная гидравлическая система (компания «Bosch Rexroth», Германия)

  • Оси X и Y программируются с помощью контроллера

  • Управление гидравлическим приводом с переменной частотой

  • Стандартная система заднего упора с одной осью (ось X)

  • Система гибки под углом с одной осью (ось Y)

  • Функция перемещения оси R вверх вручную

Screenshot_25.png Screenshot_26.png Screenshot_27.png

Механическая конструкция

Основная механическая конструкция листогибочного пресса состоит из рамы, стойки, плунжера, рабочего стола, главного цилиндра и заднего упора.

Рама

Основанием каждого листогибочного пресса «ADH» является устойчивая блочная рама из высокопрочной стали.

Система синхронного управления крутящим моментом

Система синхронизации со стальным стержнем вращения обладает преимуществом - эффектом балансировки перемещения в процессе работы.


Гидравлическая система

Оснащена интегрированной гидравлической системой управления компании «BOSCH-REXROTH», которая позволяет минимизировать количество трубных соединений и обеспечивает простоту и надежность технического обслуживания.

Задний упор

Винтовая передача и стержень компании «HIWIN», Тайвань, используется для обеспечения перемещения оси X и высокой точности. Синхронизирующий ремень и колесный механизм с управлением от шагового двигателя. Высота перемещения заднего упора вверх и вниз регулируется вручную.

Электрическая система

Оснащена электрическими компонентами компании «Schneider». Высококачественные электрические детали обеспечивают надежное функционирование машины даже в случае нестабильного электроснабжения.

Screenshot_31.png Screenshot_32.png Screenshot_33.png
Быстродействующий зажим

Стандартное оснащение быстродействующим зажимом обеспечивает замену верхнего пуансона в течение минимального времени. Удобство и экономия времени.

Пуансон и штамп

Стандартный верхний пуансон и нижний штамп с несколькими V-образными вырезами могут использоваться для гибки металлических листов разной толщины.

Захваты заднего упора

Как правило, листогибочный пресс оснащается двумя захватами.

Screenshot_34.png Screenshot_35.png Screenshot_36.png

Сервопривод

Сервопривод компании «Estun» позволяет добиться точной обработки

Концевой выключатель

Выключатель аварийной остановки заднего упора и перемещения плунжера.

Выключатель питания при открытии двери

Электрическое питание отключается при открытии двери шкафа.

Screenshot_37.png Screenshot_38.png Screenshot_39.png
Выключатель питания

Выключатель питания при открытии двери внутри шкафа электроуправления.

Датчик давления

Индикация давления в реальном времени.

Серводвигатель управления осью Y

Серводвигатель отвечает за перемещение плунжера вверх и вниз.

Screenshot_40.png Screenshot_41.png Screenshot_42.png
Фитинги

Могут использоваться трубные фитинги JS и EMB.

Передняя световая завеса (опция)

Передняя световая завеса обеспечивает надежную защиту пальцев оператора.

Защита от лазерного излучения

Не влияет на эффективность листогибочного пресса, позволяет полностью решить проблемы, связанные с безопасностью.



Характеристики:
Модель листогибочного пресса ADH
 WС67К/Е-З0t/1600 WС67К/Е-З0t/2000 WC67К/E-40t/2500 WC67К/E-63t/2500 WC67К/E-63t/2500
 WC67К/E-80t/2500
WC67К/E-80t/3200
 WC67К/E-100t/2500
Усилие гибки, кН 300 300
 400
 630
 630
 800
 800
 1000
Длина гибки, мм 1600
 2000
 2500
 2500
 3200
 2500
 3200
 2500
Длина по вертикали, мм
 1300
 1300
 2030
 2050
 2510
 2050
 2510
 2050
Глубина захода, мм 200 200
 250
 250
 250
 250
 250
 320
Длина хода, мм 80
 80
 100
 120
 120
 120
 120
 120
Высота раскрытия, мм 220
 220 340
 340
 340
 350
 350
 380
Главный двигатель, кВт 5,5
 5,5
 5,5
 5,5
 5,5
 5,5 5,5
 7,5
Масса, т 2,3
 2,5
 3,5
 4,5
 5
 6
 6,2
 7
Габаритные размеры, мм 1650x1200x1700
2000x1150x1700
 2500x1200x1900
 2500x1600x2200
 3200x1600x2200
 2500x1700x2200
 3200x1700x2200
 2500x1500x2200

Модель листогибочного пресса ADH
 WC67К/E-100t/3200
 WC67К/E-100t/4000
 WC67К/E-125t/3200
 WC67К/E-125t/4000
 WC67К/E-160t/2500
 WC67К/E-160t/3200
 WC67К/E-160t/4000
 WC67К/E-160t/5000
Усилие гибки, кН 1000
 1000
 1250 1250 1600 1600 1600
 1600
Длина гибки, мм 3200
 4000
 3200 4000 2500 3200 4000
 5000
Длина по вертикали, мм
 2510
 3100
 2510 3100 2050 2510 3040
 3800
Глубина захода, мм 320 320
 320 320 320 320 320
 320
Длина хода, мм 120
 120
 120 120 200 200 200
 200
Высота раскрытия, мм 380
 380 380 380 450 450 450
 450
Главный двигатель, кВт 7,5
 7,5
 7,5
 7,5
 11 11 11
 11
Масса, т 7
 8,5
 7,5
 9,5
 9 11 12
 14,5
Габаритные размеры, мм 3200x1800x2500
 4000x1800x2500
 3200x1900x2600
 4000x1435x2600
 2500x1900x2700
 3200x2000x2800
 4000x2000x2800
 5000x1900x3100

Модель листогибочного пресса ADH
 WC67К/E-160t/6000
 WC67К/E-200T/3200
 WC67К/E-200T/4000
 WC67К/E-200T/5000
 WC67К/E-200T/6000
 WC67К/E-250T/3200 WC67К/E-250T/4000
 WC67К/E-250T/5000
Усилие гибки, кН 1600 2000
 2000 2000 2000 2500 2500
 2500
Длина гибки, мм 6000
 3200
 4000 5000 6000 3200 4000
 5000
Длина по вертикали, мм
 4600
 2600
 3300 3800 4600 2600 3300
 3800
Глубина захода, мм 320 320
 320 320 320 400 400
 400
Длина хода, мм 200
 250
 250 250 250 250 250
 250
Высота раскрытия, мм 450
 540 540 540 540 580 580
 580
Главный двигатель, кВт 11
 15
 15
 15
 15 18,5 18,5
 18,5
Масса, т 19,5
 13,5
 15
 19
 21 17 20
 23
Габаритные размеры, мм 6000x1900x3300
 3200x1820x3300
 4000x2000x2850
 5000x1950x3000
 6000x1950x3300
 3300x2000x3200
 4000x2000x3400
 5000x2000x3500

Модель листогибочного пресса ADH
 WC67К/E-300T/3200
 WC67К/E-300T/4000
 WC67К/E-300T/5000
 WC67К/E-300T/6000
 WC67К/E-400T/4000
 WC67К/E-400T/5000
 WC67К/E-400T/6000
 WC67К/E-500T/4000
Усилие гибки, кН 3000 3000
 3000 3000 4000 4000 4000
 5000
Длина гибки, мм 3200
 4000
 5000 6000 4000 5000 6000
 4000
Длина по вертикали, мм
 2600
 3300
 3800 4600 3300 3800 4400
 3300
Глубина захода, мм 400 400
 400 400 400 400 400
 500
Длина хода, мм 250
 250
 250 250 250 250 250
 320
Высота раскрытия, мм 580
 580 580 580 580 580 580
 620
Главный двигатель, кВт 18,5
 18,5
 18,5
 18,5
 22 22 22
 30
Масса, т 21
 23
 25
 27,5
 26 32 35
 33
Габаритные размеры, мм 3200x2100x3300
 4000x2100x3500
 5000x2100x3700
 6000x2100x4000
 4000x2200x3600
 5000x2200x3900
 6000x2200x4100
 4000x2400x3900

Модель листогибочного пресса ADH
 WC67К/E-500T/5000
 WC67К/E-500T/6000
 WC67К/E-500T/7000
 WC67К/E-600T/4000
 WC67К/E-600T/5000
 WC67К/E-600T/6000
 WC67К/E-600T/7000
Усилие гибки, кН 5000 5000
 5000 6000 6000 6000 6000
Длина гибки, мм 5000
 6000
 7000 4000 5000 6000 7000
Длина по вертикали, мм
 3800
 4410
 5400 3300 3800 4600 5400
Глубина захода, мм 500 500
 500 500 500 500 500
Длина хода, мм 320
 320
 320 320 320 320 320
Высота раскрытия, мм 620
 620 620 620 620 620 620
Главный двигатель, кВт 30
 30
 30
 37
 37 37 37
Масса, т 37,5
 43,5 55
 45
 48 55 62
Габаритные размеры, мм 5000x2400x3900
 6000x2450x4250
 7000x2550x4350
 4000x2700x4700
 5000x2700x4750
 6000x2700x4950
 7000x2700x5150
Стандартная комплектация

  • Контроллер Delem E200P/E300/Delem DA414s

  • Инвертер компании «DELTA», Тайвань

  • Главный двигатель компании «SIEMENS»

  • Гидравлическая система компании «BOSCH-REXROTH», Германия

  • Масляный насос компаний «SAEMP»/«Sunny», США

  • Фитинги компаний «JS»/«EMB»,

  • Шарико-винтовая передача и линейная направляющая (задний упор) – компании «PMI»/«PYM», Тайвань

  • Синхронизирующий ремень

  • Оцинкованная холоднотянутая трубка

  • Рабочий стол с шлифованной поверхностью (Т-образный паз с двух сторон)

  • Электрооборудование компании «Schneider»

  • Управление осями X, Y (с помощью серводвигателя)

  • Ось R с ручным управлением

  • Держатель пуансона и штампа европейского типа

  • Ножная педаль с кнопкой аварийной остановки

  • Боковые и задние предохранительные затворы

  • Быстродействующий зажим

  • Захваты заднего упора, перемещающиеся с помощью линейной направляющей

Дополнительная комплектация

  • Передняя световая завеса

  • Задняя световая завеса

  • Передняя защита от лазерного излучения

  • Механическое закругление кромок

  • Электромеханическое закругление кромок

  • Функция автоматического перемещения оси R вверх

  • Автоматическая регулировка угла

  • Двойной инвертер

  • Передвижной опорный рычаг с линейной направляющей

  • Система воздушного охлаждения
