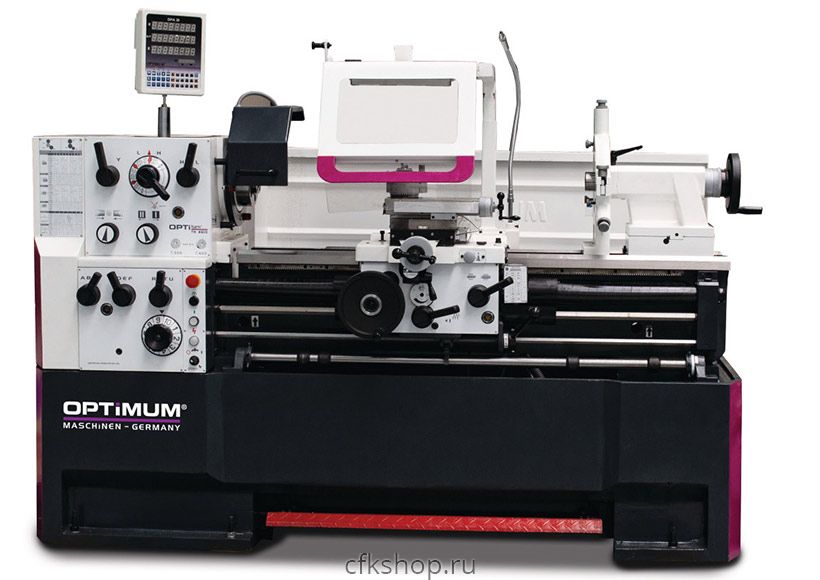

Токарно-винторезный станок OPTIturn TH 4615D
Характеристики товара
Производитель:
Код производителя:
3462120

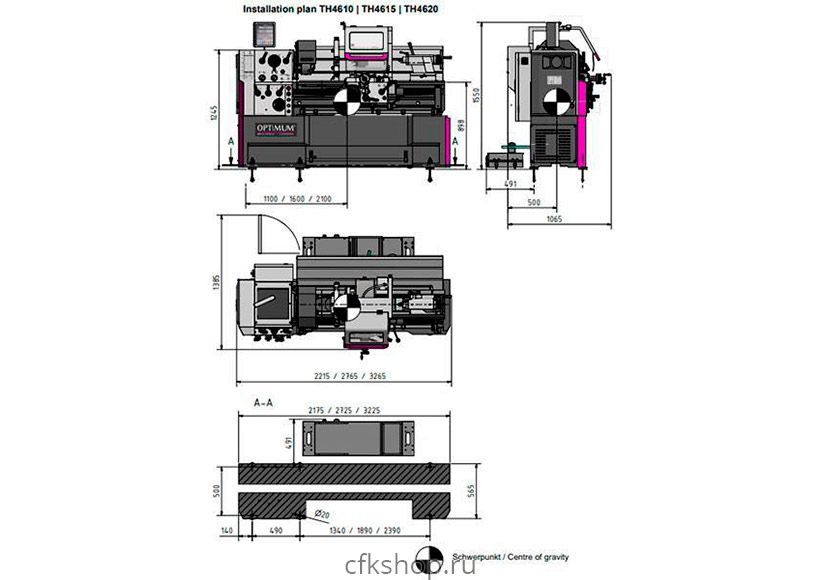

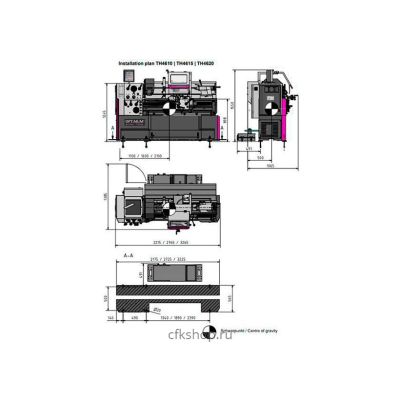

Габариты (д*ш*в):
2765x1065x1550 мм
Вес, кг:
1977
Мощность, кВт:
5.5
Количество скоростей:
12
Напряжение, В:
380
Вес (брутто), кг:
2115
Перемещение по оси Z, мм:
285
Перемещение по оси Х, мм:
125
Макс. диаметр обработки над станиной, мм:
460
Перемещение пиноли задней бабки, мм:
130
Внутренний конус пиноли задней бабки:
КМ4
Конус шпинделя:
КМ6
Габариты упаковки (ДхШхВ), мм:
2800x1150x1650
Высота центров, мм:
230
Мощность двигателя подачи СОЖ, кВт:
0.1
Шаг, H·м:
Нм
Мин. частота вращения шпинделя, об/мин:
25
Макс. частота вращения шпинделя, об/мин:
2000
Модель патрона:
опция
РМЦ, мм:
1560
Диаметр сквозного отверстия в шпинделе, мм:
58
Диаметр обработки над выемкой станины, мм:
690
Ширина направляющих станины, мм:
300
Диаметр обработки над направляющими, мм:
270
Длина выемки в станине, мм:
240
Продольная подача, мм/об:
0,031 - 1,7
Количество продольных подач:
42
Диапазон поперечной подачи, мм/об:
0,014 - 0,784
Количество поперечных подач:
42
Пределы шага нарезаемых метрических резьб, мм/об:
0,1 - 14
Количество шагов метрических резьб:
41
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм:
112 - 2
Количество шагов дюймовых резьб:
41
Пределы шага нарезаемых трапецеидальных резьб:
4 - 112
Количество шагов (трапецеидальные резьбы):
50
Пределы шага нарезаемых модульных резьб:
0,1 - 7
Количество шагов (модульные резьбы):
34
Диаметр отверстия в задней бабке, мм:
60
Макс. размер резца, мм:
25
2 718 264
₽
Описание
Токарно-винторезный станок уникален в высокой точности обработки и долговечности в эксплуатации.
- Устройство цифровой индикации DPA 21.
- Закаленные и отшлифованные направляющие станины.
- Присоединительная поверхность шпинделя Camlock DIN ISO 702-2 Nr. 6.
- СОЖ: с отдельным баком для охлаждающей жидкости, а также индикацией уровня заполнения и маслораспределителем.
- Легкое опустошение и очистка бака в соответствии стандартам DIN.
- Гарантированная точность биения шпинделя не более чем 0,015 мм.
- Механическая продольная подача с четырьмя эксцентриковыми зажимами.
- Ножная педаль аварийной остановки станка.

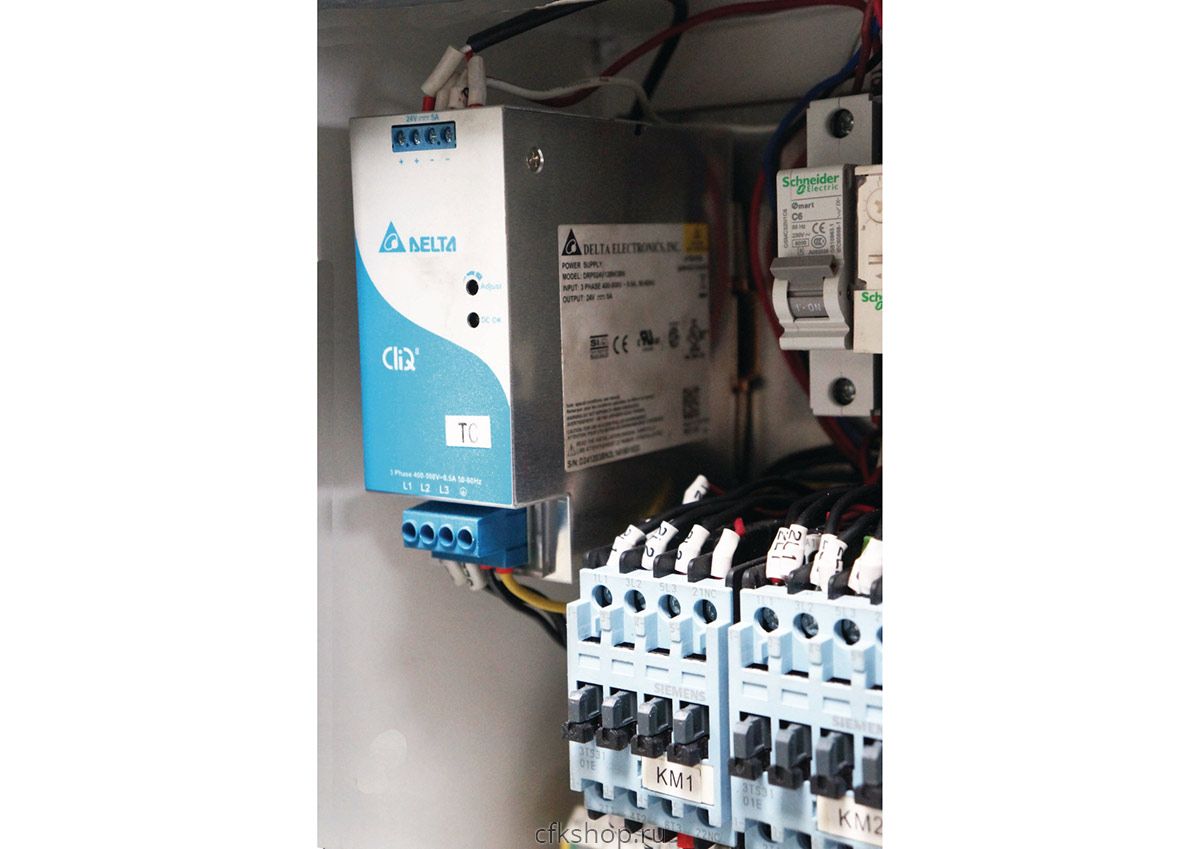

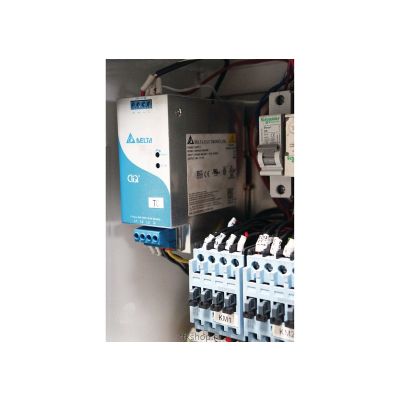

- Электрика с комплектующими SIEMENS.
- Регулируемый датчик резьбонарезания.
- Централизированная система смазки.
- Быстросменный резцедержатель SWH 5-B.
- 1 резцедержатель 25 x 120 Typ D для четырехгранного призматического резца.
- Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
- Станочный светильник.
- Большой защитный экран.
- Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
- Цена деления лимба маховика пиноли задней бабки 0,025 мм.
Устройство цифровой индикации DPA 21:
- Индикация скорости.
- Значительное снижение времени производства.
- Более точная работа.
- Вероятность ошибок сведена к минимуму.
Основной шпиндель:
- Закален и отшлифован.
- Работает в маслянной ванне.
- Установлен на прецизионные подшипники.
- Шестерни закалены и отшлифованы, что обеспечивает их плавный ход.
Стандартная комплектация
- Устройство цифровой индексации (УЦИ) на три оси
- Быстросменный картриджный резцедержатель SWH
- Сменный картридж 25х120 мм тип D
- Оправка МK 6 ― МK 4
- Упорный центр МК 4
- Неподвижный люнет, проходное отверстие Ø160 мм
- Подвижный люнет, проходное отверстие Ø100 мм
- Защитное ограждение
- Станочный светильник
- Система подачи СОЖ
- Комплект обслуживающего инструмента
- Руководство по эксплуатации
- Не забудьте приобрести токарный патрон!
