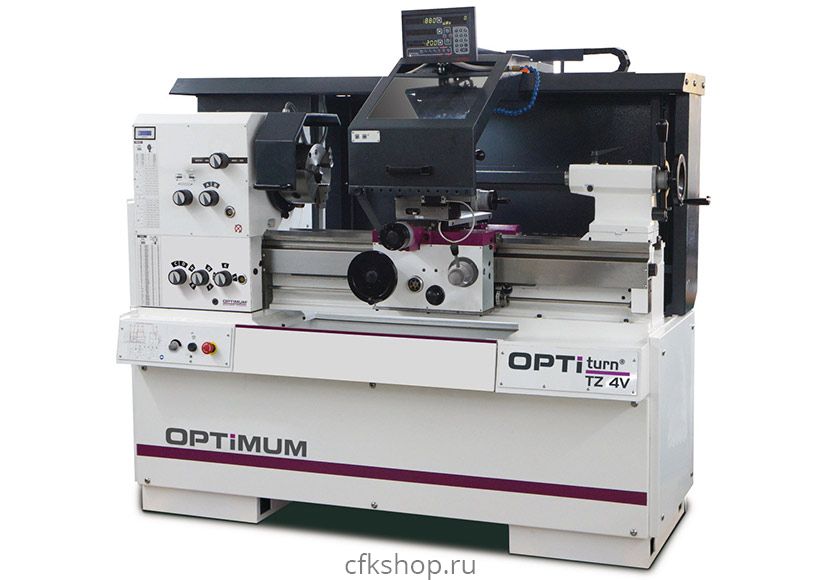

Токарно-винторезный станок OPTIturn TZ 4V
Характеристики товара
Производитель:
Код производителя:
3432245

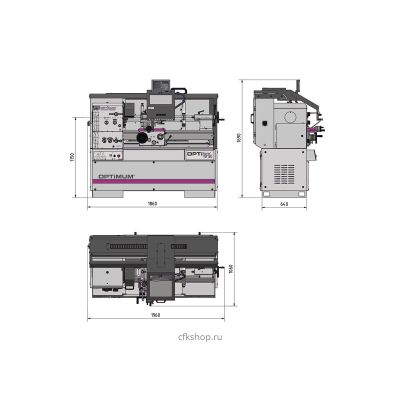

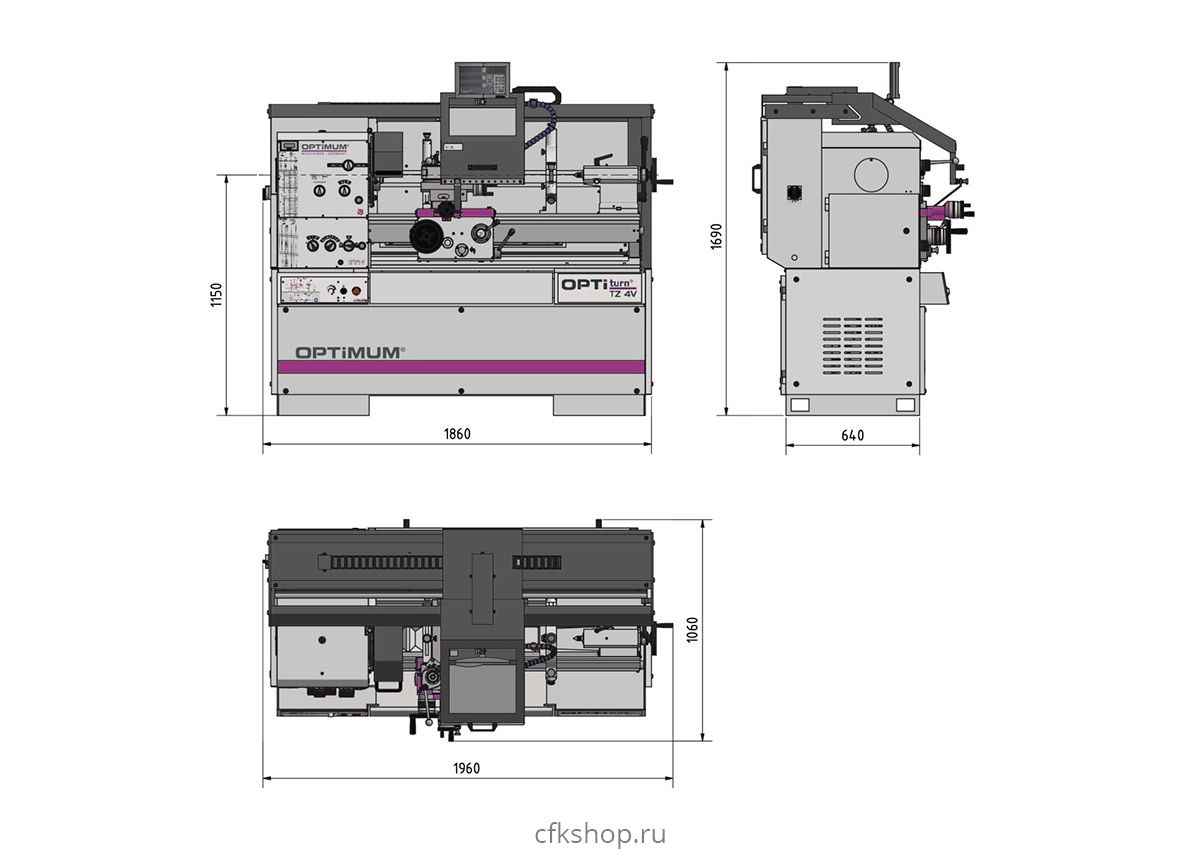

Габариты (д*ш*в):
1960x1060x1690 мм
Вес, кг:
1250
Класс точности:
П (повышенный)
Мощность, кВт:
5.5
Количество скоростей:
2
Напряжение, В:
380
Вес (брутто), кг:
1450
Стандарт:
DIN EN 55011
Перемещение по оси Z, мм:
212
Перемещение по оси Х, мм:
112
Макс. диаметр обработки над станиной, мм:
400
Перемещение пиноли задней бабки, мм:
110
Внутренний конус пиноли задней бабки:
КМ3
Конус шпинделя:
КМ6
Габариты упаковки (ДхШхВ), мм:
2020x1120x1860
Высота центров, мм:
200
Мощность двигателя подачи СОЖ, кВт:
0.125
Шаг, H·м:
Нм
Мин. частота вращения шпинделя, об/мин:
50
Макс. частота вращения шпинделя, об/мин:
3000
Модель патрона:
опция
РМЦ, мм:
800
Диаметр сквозного отверстия в шпинделе, мм:
52
Ширина направляющих станины, мм:
260
Диаметр обработки над направляющими, мм:
245
Продольная подача, мм/об:
0,0263 - 1,8416
Количество продольных подач:
48
Диапазон поперечной подачи, мм/об:
0,0133 - 0,9321
Количество поперечных подач:
48
Пределы шага нарезаемых метрических резьб, мм/об:
0,2 - 14
Количество шагов метрических резьб:
36
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм:
1-80
Количество шагов дюймовых резьб:
42
Пределы шага нарезаемых трапецеидальных резьб:
3 - 200
Количество шагов (трапецеидальные резьбы):
33
Пределы шага нарезаемых модульных резьб:
0,1 -7
Количество шагов (модульные резьбы):
44
Диаметр отверстия в задней бабке, мм:
50
Макс. размер резца, мм:
25
Уровень ЭМС:
C3
2 705 438
₽
Описание
Высокоточный токарный станок с цифровым индикатором положения NEWALL DP 700 и быстросменным стальным держателем. TZ 4V с электронным управлением

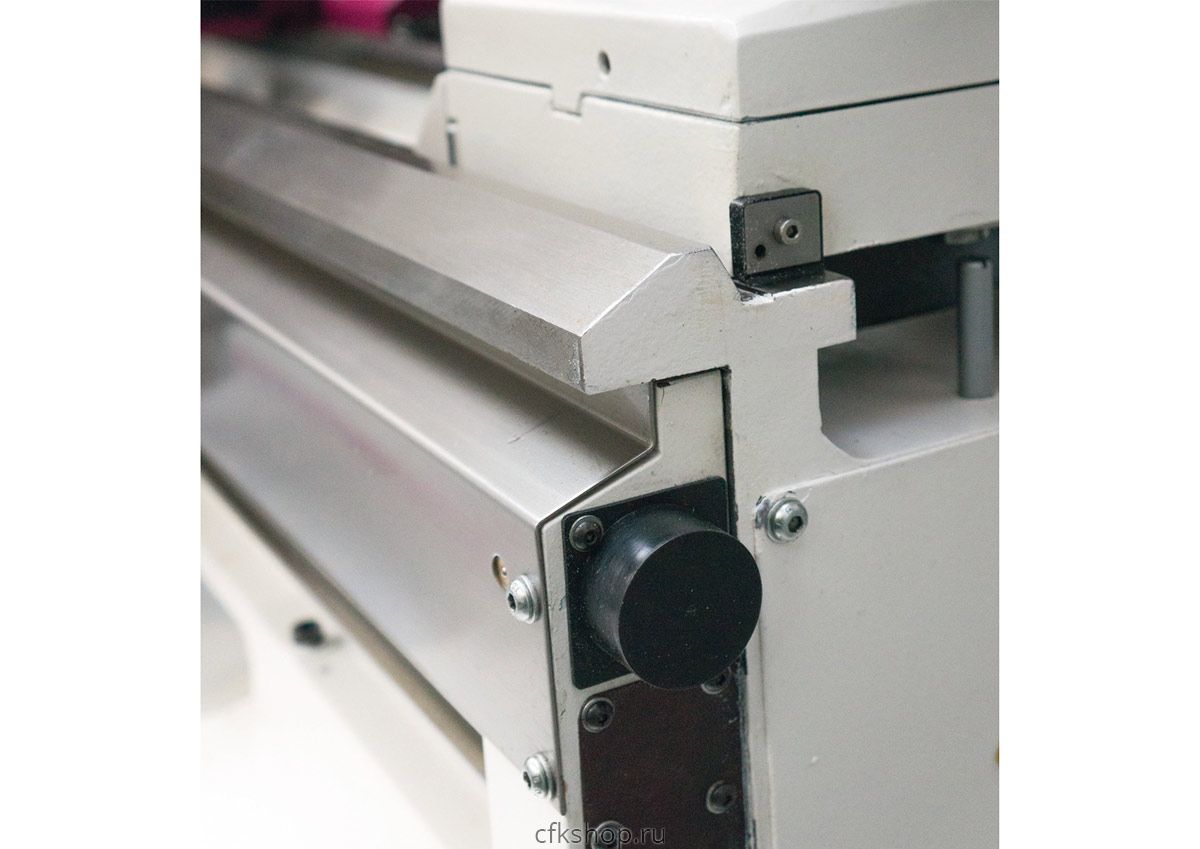

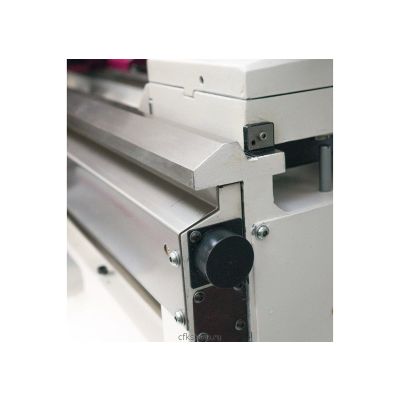

- Закаленные и шлифованные направляющие оси Z
- Частичная защита от крупной стружки
- Защита от стружки со встроенным индикатором положения, шлангом охлаждающей жидкости и дополнительной панелью управления
- Направляющие шпинделя закалены, отшлифованы и регулируются с помощью разрезной гайки
- Точная градуированная зона подачи и нарезания резьбы
- Светодиодный светильник для полного освещения рабочей зоны
- Гибкий кабель-канал для прокладки проводки
- Опционально доступны сменные шестерни для дюймовой и модульной резьбы
- Шкаф управления с питанием 24 В
- Переключатель с расчетом жизненного цикла проверен в соответствии с EN ISO 13849
- Маховики испытаны в соответствии с EN 23125
- Двухканальный правый левый переключатель протестирован в соответствии с EN 23125
- Все контакторы и реле от Siemens или Schneider
- Безопасные маховики по осям X и Z с функцией разблокировки
- Передний съемный поддон для стружки
- Быстросменный стальной резцедержатель SWH 5-B
- Сменный картридж 20х100 тип D под четырехгранную державку
- Цифровой указатель положения NEWALL DP 700
TZ 4:
- Сокращение времени замедления главного шпинделя с помощью двигателя с электрическим тормозом
- Защитный выключатель двигателя
TZ 4V:
- Сокращение времени замедления основного шпинделя за счет рекуперации энергии
- Все контакторы и реле от Siemens или Eaton
Стандартная комплектация
- Неподвижный люнет ф10-130 мм
- Подвижный люнет ф10-100 мм
- Первая заправка маслом
- Переходная втулка МК6/МК3
- Центр упорный МК 3
- Быстросменный стальной резцедержатель 5-B
- Сменный картридж 20х100 тип D под четырехгранную державку
- Комплект сменных шестерен для нарезания метрической резьбы
- Комплект обслуживающего инструмента
