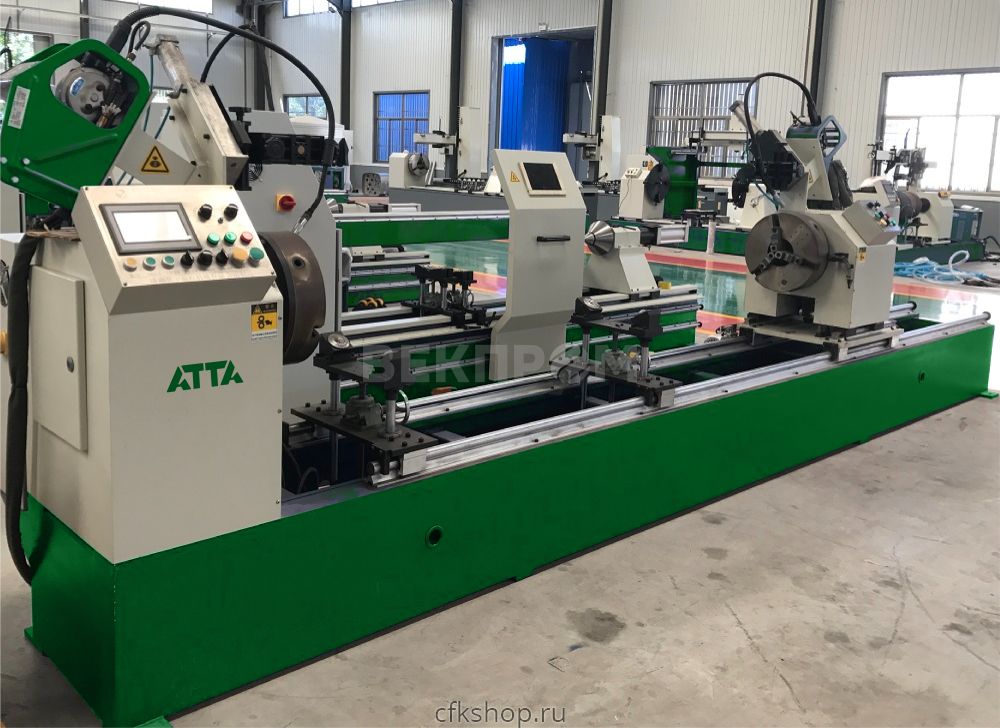

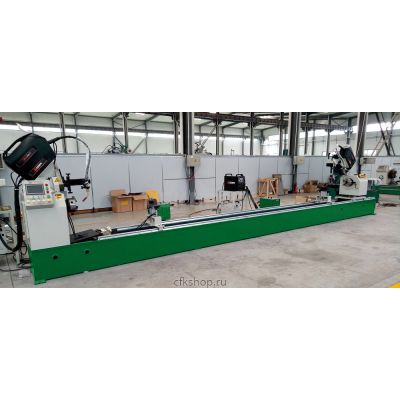

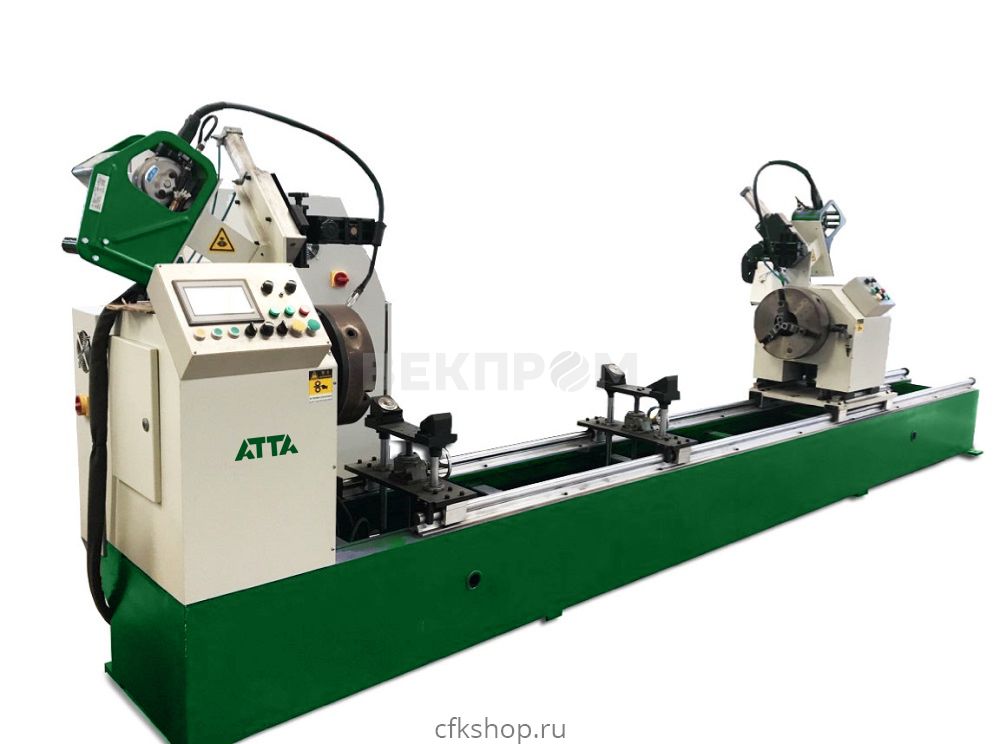

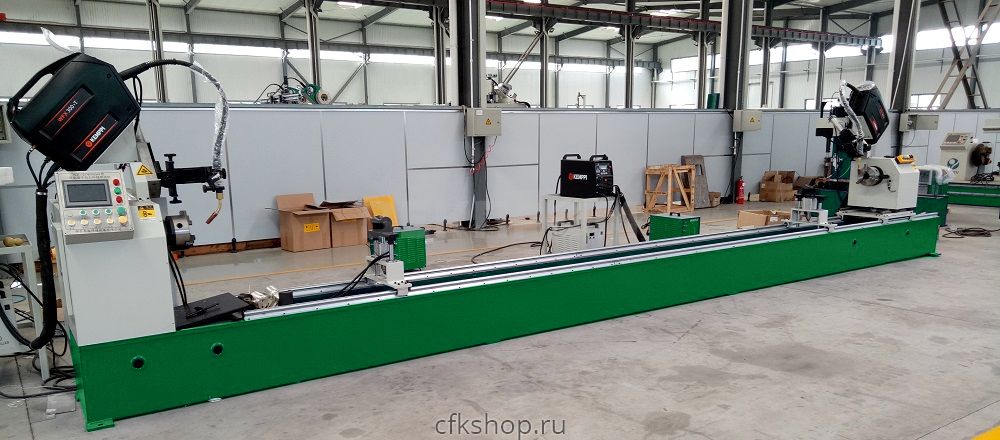

Установка для приварки фланцев

Машина предназначена для автоматической приварки фланцев с наружной стороны двумя горелками с двух сторон трубы. Возможно исполнение машины с четырьмя горелками для сварки фланцев с наружной и внутренней стороны с двух сторон трубы.

Силовая рама обеспечивает высокую жесткость конструкции. На раме установлена передняя бабка, вдоль рамы установлены линейные направляющие для передвижения задней бабки и установки системы поддержки и выставления оси изделия относительно оси вращения. Задняя бабка снабжена приводом, который синхронизируется с приводом передней бабки, обеспечивается точное, стабильное и равномерное вращение.

Передняя бабка неподвижна. Шпиндельный узел на передней бабке состоит из двигателя переменного тока, редуктора, патрона и токопроводящего устройства. Регулировка скорости вращения достигается с помощью преобразователя частоты переменного тока. Для повышения крутящего момента используется двухступенчатый червячный редуктор, корпус которого сделан из алюминиевого сплава.
В шпинделе установлен трехкулачковый патрон. Внутри корпуса передней бабки располагается электрический шкаф. На лицевой стороне передней бабки имеется панель управления, оснащенная сенсорным экраном и кнопками управления.
Скользящий медный подвод электрического тока на зажимной патрон обеспечивает безопасность подвода сварочного тока на свариваемое изделие. Токопроводящая втулка изготовлена из меди.

Сварочная горелка и задняя бабка перемещаются в продольном направлении для установки труб различной длины и диаметра.
Задняя бабка снабжена пневмоприжимом и имеет фиксатор для установки в нужном положении.

Блок управления OMRON PLC с сенсорным дисплеем позволяет легко управлять установкой, а также, помогает защитить механические части от возможных повреждений, вызванных ошибками оператора. Программы сварки могут быть сохранена в памяти под различные размеры труб и вызываться из меню. Изменение параметров сварки можно легко осуществить с помощью интерфейса пользователь-машина. Длина сварочной дуги, время сварки, сварка интервалами и др. вводятся через сенсорный экран.

На передней и задней бабке установлен блок позиционирования сварочной горелки. Положение сварочных горелок регулируется в вертикальном (пневмопривод) и горизонтальном направлениях, кроме того, можно изменить угол горелки. Устройство колебаний горелки доступно опционально.

Установка подходит для многопроходной сварки. Качество и внешний вид сварки соответствуют высоким требованиям благодаря автоматизации процесса.

Установка изготавливается по техническим требованиям заказчика, поэтому машина может быть изготовлена под различные размеры труб и фланцев.
