Установка для шлифовки и полировки обечаек

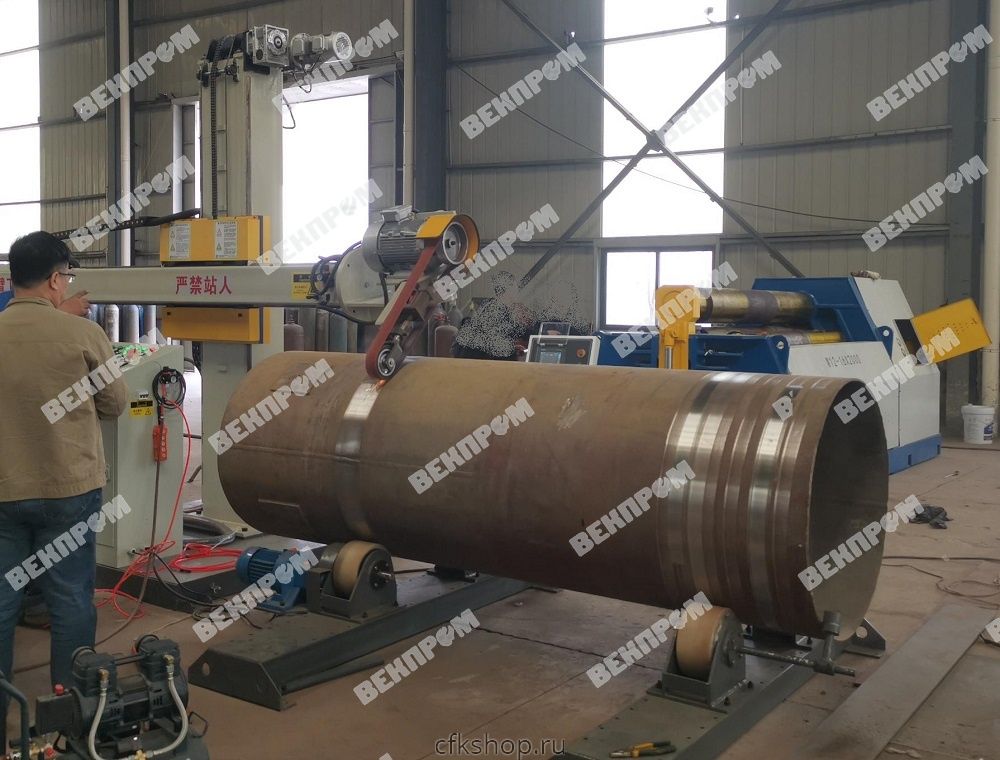

Данная установка применяется для шлифовки и полировки наружных и внутренних цилиндрических поверхностей обечаек, баков, емкостей из различных сталей, деталей сосудов высокого давления, цилиндрических контейнеров. Может использоваться для снятия усиления сварочных швов.

Стенд широко используется при производстве оборудования для пищевой, химической, фармацевтической промышленности, установок для очистки и фильтрации воды.

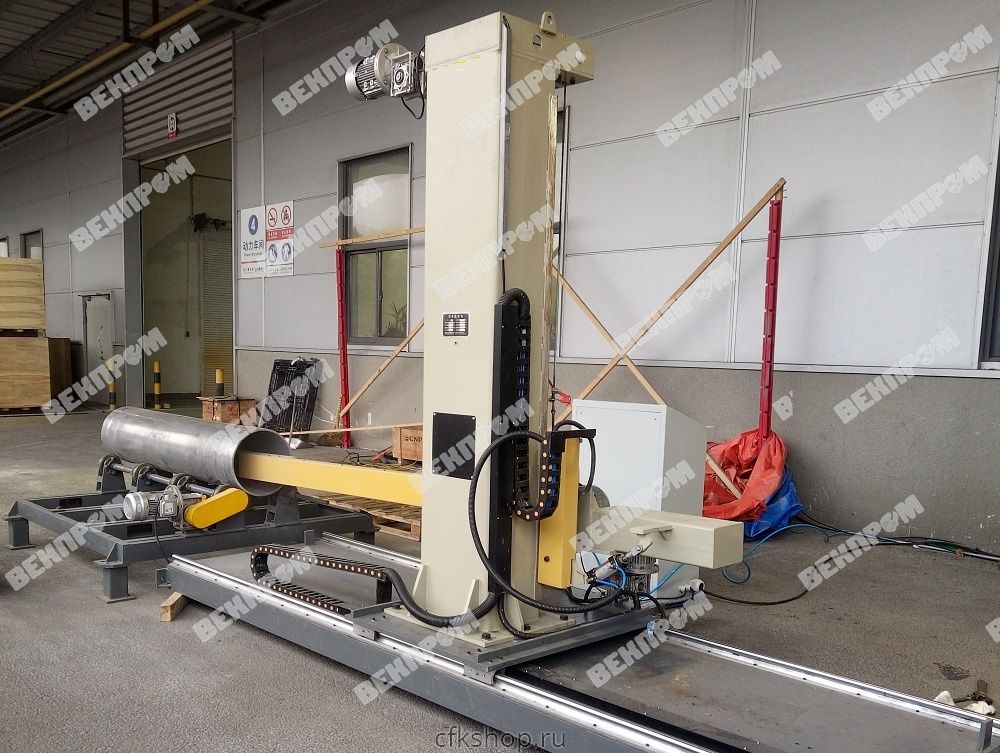

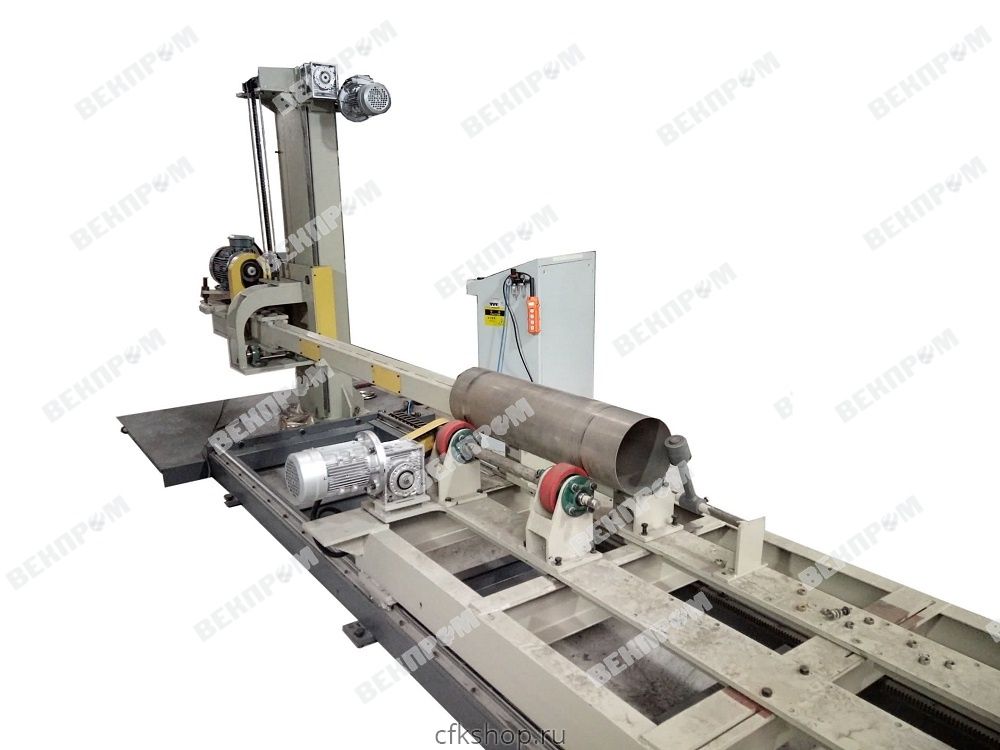

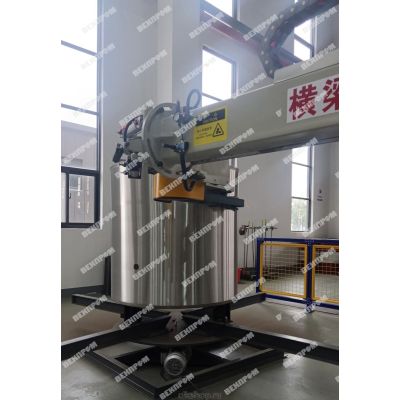

Установка для полировки поверхности обечайки представляют собой комплекс оборудования, состоящий из колонны-манипулятора, роликовых вращателей или поворотного стола, шлифовального блока, шкафа управления.

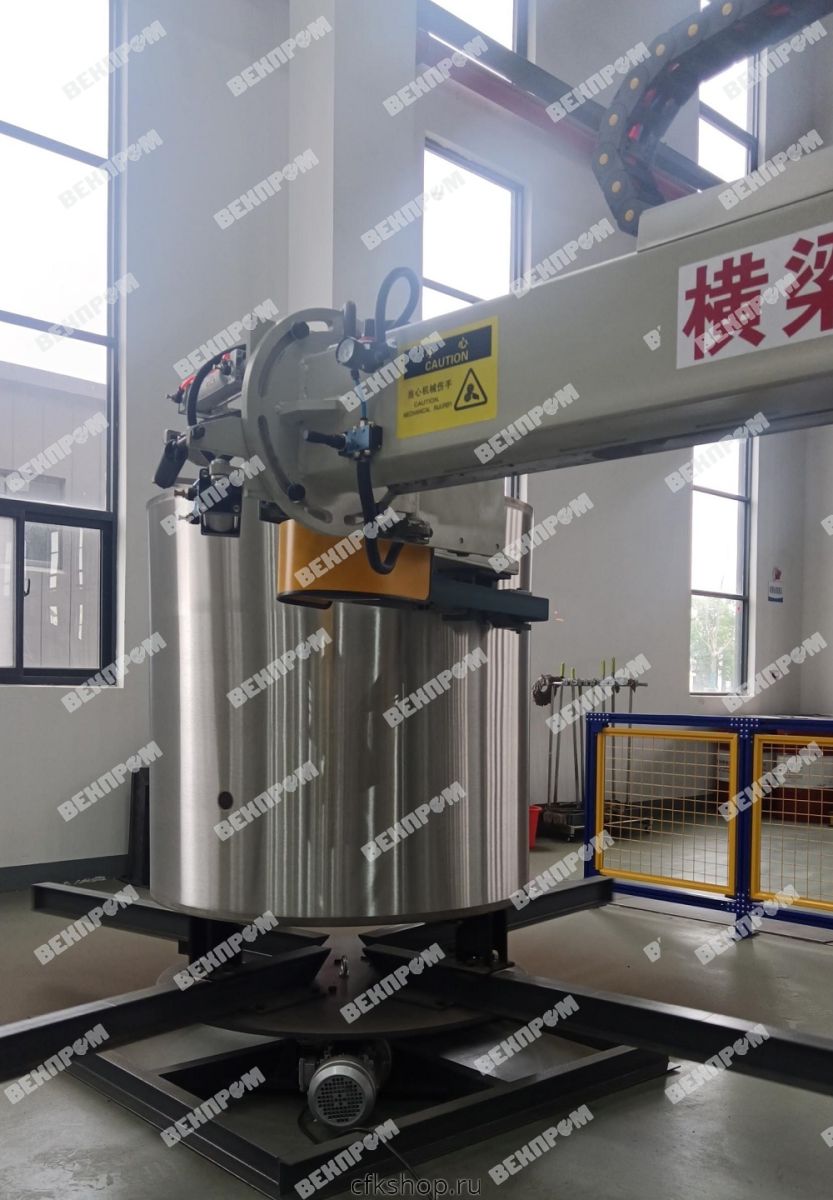

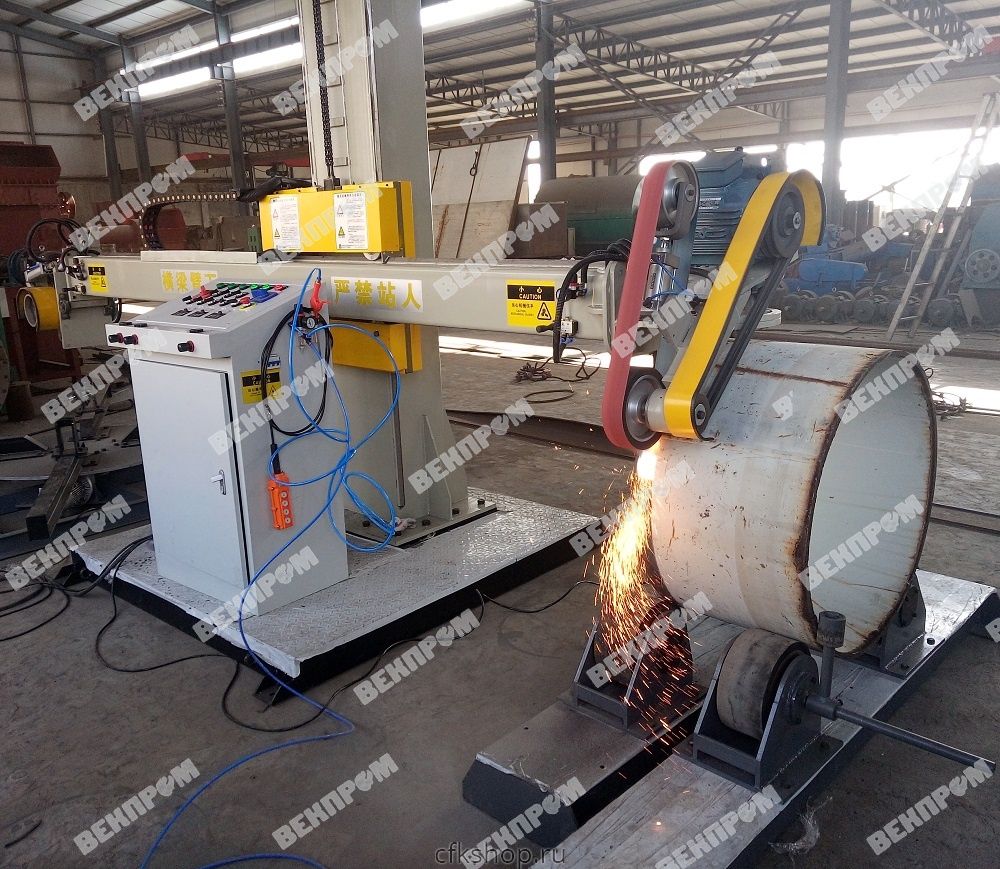

На конце горизонтальной консоли колонны монтируется шлифовальная плавающая головка. Головки могут быть оснащены абразивной лентой или шлифовальным кругом из хлопка для полировки.

Горизонтальная консоль имеет регулируемую скорость перемещения по вертикали и горизонтали. Для горизонтального перемещения консоли используется механизм рейка-звездочка, для вертикального-цепь-звездочка. Наклон головки относительно обрабатываемой поверхности задается с помощью пневмоцилиндров. Они же осуществляют регулируемый поджим рабочего инструмента к обрабатываемому изделию. Пневмоцилиндр также используется для натяжения шлифовальной ленты. Шлифовальная головка позволяет использовать шлифовальные ленты, а также различные шлифовальные/полировальные круги.

Процесс шлифовки/полировки может управляться вручную или программироваться с помощью контроллеров. При этом задается горизонтальная и вертикальная скорость перемещения шлифовальной головки, а также скорость вращения изделия. Управление на основе ЧПУ максимально автоматизирует процесс обработки поверхности. Программное обеспечение позволяет загрузку чертежей изделия, с последующим расчетом координат и траекторий обработки изделия.

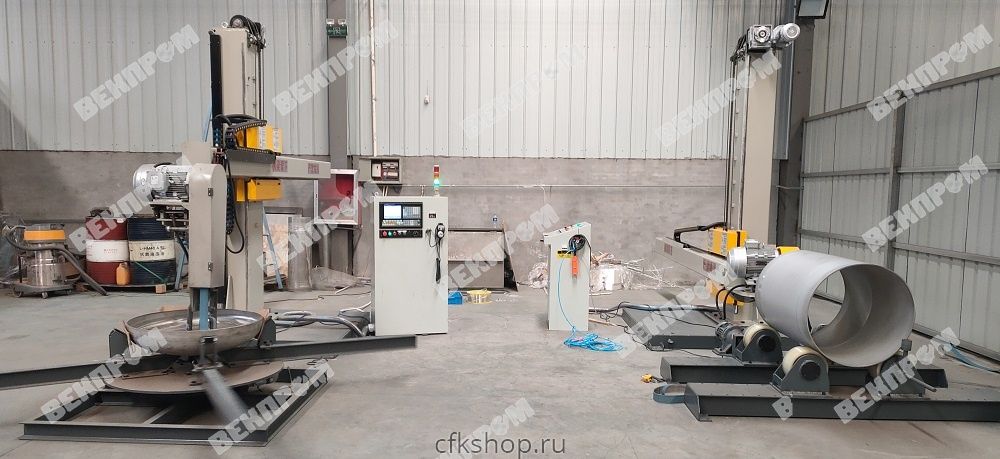

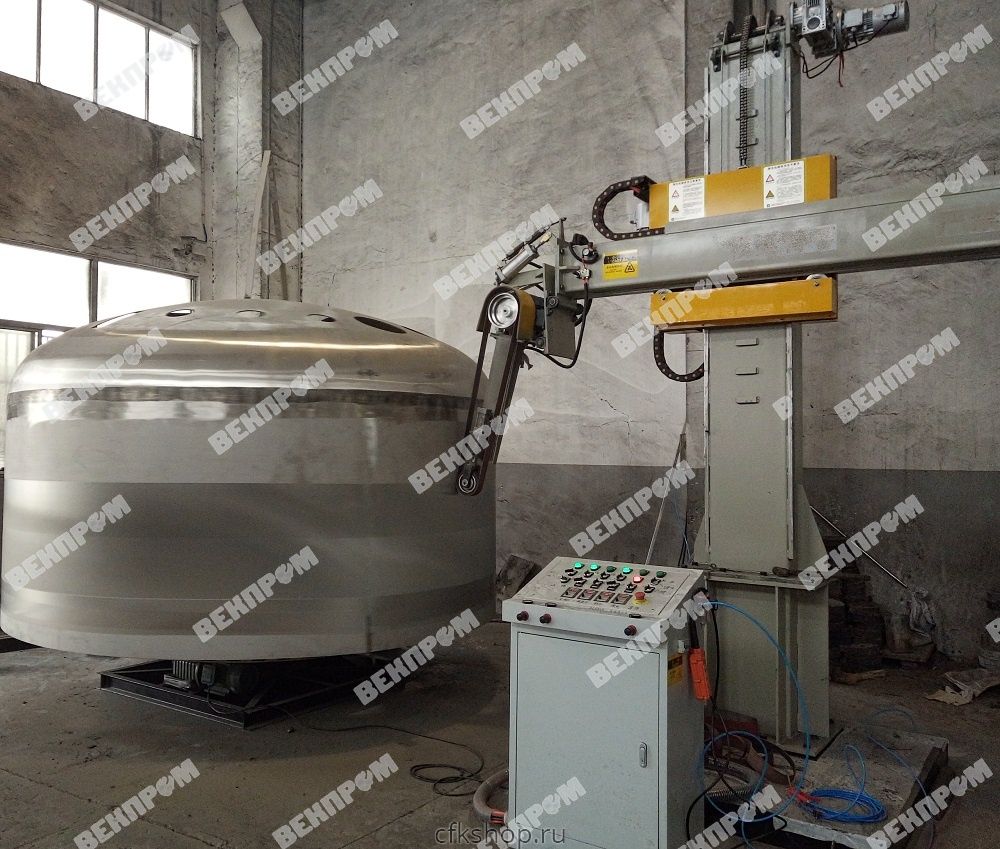

Мы предлагаем как линейку стандартного оборудования для шлифовки изделий наиболее распространенных типоразмеров, диаметр до 5 м, длина до 5 м, вес до 5 т, донышки различной формы (сферические, торосферические, эллиптические) диаметр от 400 до 3500 мм, высота до 800 мм и вес до 2 т, так и специализированное шлифовальное и полировальное оборудование.

Все установки могут быть модифицированы в соответствие с пожеланиями клиента.

Оборудование может оснащаться системами ЧПУ.
